Description
Über dieses Produkt

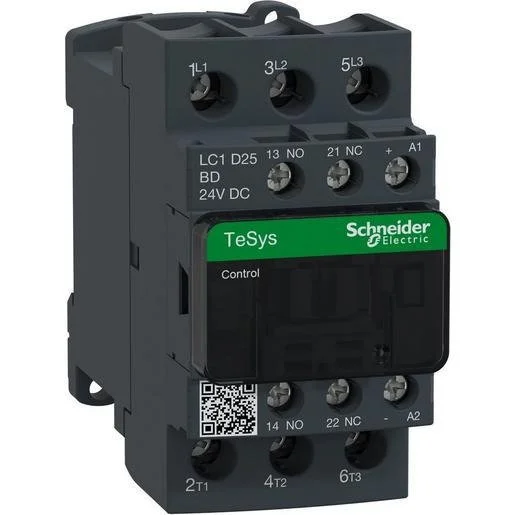

Das Schneider Electric Leistungsschütz LC1D25BD ist ein zuverlässiger 3-poliger Schalter, der für anspruchsvolle Schaltaufgaben im Bereich AC-3 entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Betriebsstrom von 25 A steuert dieses Schütz zuverlässig Motoren und industrielle Lasten. Das Gerät verfügt über eine 24 V DC Spule sowie integrierte Hilfskontakte (1 Schließer und 1 Öffner) für flexible Steuerungsanforderungen. Dank der robusten Konstruktion und der integrierten bidirektionalen Amplitudenbegrenzerdiode profitieren Anwender von hoher Betriebssicherheit. Die mechanische Kopplung der Kontakte ermöglicht zudem den Einsatz in sicherheitskritischen Anwendungen. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses Schütz für den professionellen Anlagenbau online an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 11 kW (AC-3): Ermöglicht den effizienten Betrieb von Standard-Drehstrommotoren.
- 24 V DC Steuerspannung: Kompatibel mit gängigen speicherprogrammierbaren Steuerungen (SPS) im Schaltschrankbau.
- Integriertes Hilfskontaktsystem (1S+1Ö): Bietet sofortige Rückmeldeoptionen ohne zusätzliche Montageaufwände.
- Schraubanschluss-Technik: Garantiert eine dauerhaft feste und vibrationssichere Stromverbindung.
- Integrierte Schutzdiode: Schützt die Steuerelektronik vor Spannungsspitzen beim Abschaltvorgang.
Anwendungsbereiche
- Schaltung von Drehstrommotoren im Bereich der Industrietechnik
- Steuerung von Heizsystemen und ohmschen Lasten
- Integration in Sicherheitsstromkreise dank Spiegelkontakten
- Einbau in elektrische Schaltanlagen und Verteilerkästen
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 Kilowatt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 5,5 Kilowatt |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 Ampere |
| Breite | 45 Millimeter |
| Höhe | 85 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 Ampere |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 12 Ampere |
| Spannungsart zur Betätigung | DC |
| Tiefe | 101 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1193104 | EAN: 3389110355994 | Hersteller-Art.-Nr.: LC1D25BD
Häufig gestellte Fragen
Für welche Lastkategorie ist das LC1D25BD primär ausgelegt?
Das Gerät ist primär für die Schaltkategorie AC-3 ausgelegt, eignet sich jedoch auch für AC-1 und AC-4 Anwendungen im industriellen Umfeld.
Kann das Schütz direkt mit 24V DC angesteuert werden?
Ja, das Schütz verfügt über eine 24V DC Spule, was eine direkte Ansteuerung durch die meisten SPS-Ausgänge ermöglicht.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, das Modell LC1D25BD ist für die Montage auf der Tragschiene im Schaltschrank vorgesehen und nicht als Reiheneinbaugerät klassifiziert.
Was bedeuten die integrierten Hilfskontakte?
Die Hilfskontakte (1 Schließer + 1 Öffner) dienen zur Signalisierung des Schaltzustands an übergeordnete Steuerungen oder Sicherheitskreise.
