Description
Über dieses Produkt

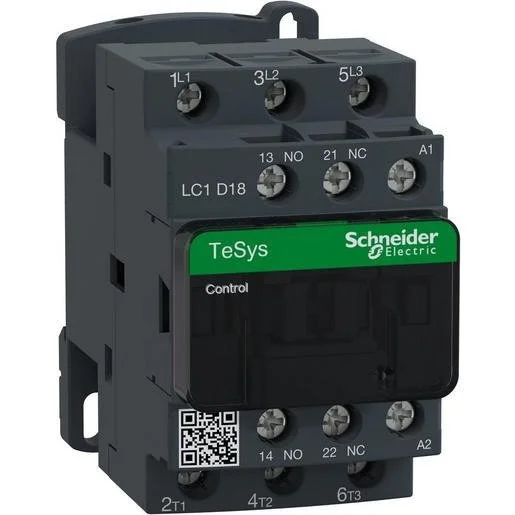

Das Schneider Electric Leistungsschütz LC1D18Q7 ist eine robuste Lösung für das zuverlässige Schalten von Motoren und Lasten im gewerblichen Bereich. Dieses AC-schaltende Gerät aus der TeSys D-Serie bietet bei 400V eine Bemessungsbetriebsleistung von 7,5 kW und ist für anspruchsvolle Schaltaufgaben konzipiert. Mit drei Hauptkontakten sowie jeweils einem integrierten Hilfskontakt als Schließer und Öffner ermöglicht das Schütz eine flexible Integration in verschiedene Steuerungssysteme. Die Betätigung erfolgt über eine 380V Spule, wobei der Anschluss über sichere Schraubklemmen für den Hauptstromkreis realisiert wird. Dank seiner kompakten Bauweise lässt es sich effizient in Schaltschränke einbauen, wo es eine präzise Steuerung Ihrer elektrischen Komponenten gewährleistet. Bei TELA können Sie dieses Elektromaterial für Österreich bequem online kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom: 18A (AC-3) bzw. 32A (AC-1) für vielseitige Leistungsbereiche.
- Kompaktes Design: Nur 45 mm Breite für platzsparende Montage auf DIN-Schienen oder Montageplatten.
- Integrierte Hilfskontakte: 1S und 1Ö für zusätzliche Signal- oder Steuerungsfunktionen inklusive.
- Robuste Anschlusstechnik: Schraubanschluss sorgt für dauerhaft festen Halt und Wartungsfreundlichkeit.
Anwendungsbereiche
- Motorsteuerung in industriellen Anlagen und Maschinen.
- Schalten von ohmschen Widerstandslasten.
- Einsatz in der Gebäudeautomation für Lastabwürfe oder Heizungsschaltungen.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Breite | 45 Millimeter |
| Spannungsart zur Betätigung | AC |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 Ampere |
| Bemessungssteuerspeisespannung AC 60 Hz | 380 Volt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 Kilowatt |
| Höhe | 77 Millimeter |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Tiefe | 86 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 380 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-109665 | EAN: 3389110349566 | Hersteller-Art.-Nr.: LC1D18Q7
Häufig gestellte Fragen
Kann das LC1D18Q7 für Heizungsanwendungen verwendet werden?
Ja, das Schütz ist für das Schalten von Widerstandslasten (AC-1) bis 32A ausgelegt und eignet sich daher hervorragend als Heizungsschütz.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, das Modell LC1D18Q7 ist nicht für den klassischen Reiheneinbau in die Unterverteilung (TE) vorgesehen, sondern für den Einbau in Schaltschränke.
Welche Spannung wird für die Spulenbetätigung benötigt?
Dieses Modell arbeitet mit einer Bemessungssteuerspeisespannung von 380V (AC, 50/60 Hz).
Wie viele Hilfskontakte besitzt das Schütz?
Es verfügt werkseitig über einen Hilfskontakt als Schließer (1S) und einen als Öffner (1Ö).
Suchbegriffe
Leistungsschütz, AC-schaltend, Motorschütz, Schneider Electric Schütz, 3-poliges Schütz, Drehstromschütz, Heizungsschütz, Schütz 380V, LC1D18Q7 kaufen, Schütz online bestellen, Elektromaterial Österreich, Steuerungstechnik, Schütz 18A, AC3 Schütz, Industrielle Schalttechnik, TeSys D Schütz, Schraubanschluss Schütz, Schütz für Widerstandslast
