Description
Über dieses Produkt

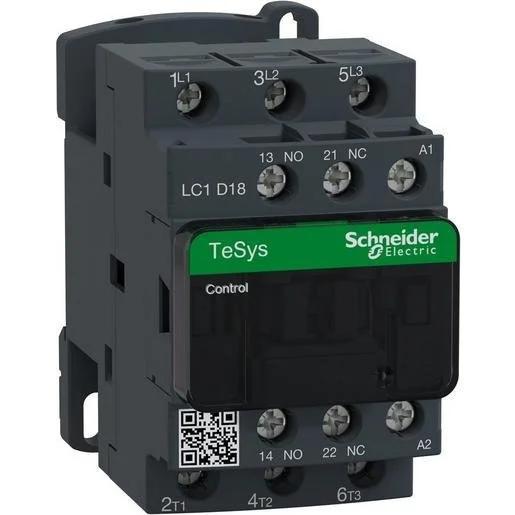

Das Schneider Electric Leistungsschütz LC1D18F7 dient als zuverlässige Komponente für anspruchsvolle Schaltaufgaben in der modernen Automatisierungstechnik. Dieses 3-polige Schütz aus der TeSys D-Serie ist für eine Betriebsleistung von 7,5 kW bei 400 V ausgelegt und verfügt über eine Spulenspannung von 110 V AC (50/60 Hz). Mit einem Nennbetriebsstrom von 18 A in der Nutzungskategorie AC-3 sowie einem Hilfskontaktsatz bestehend aus 1 Schließer und 1 Öffner bietet es Flexibilität für vielfältige Steuerungsanwendungen. Das Gerät ist für den Einsatz in der Motorsteuerung und bei Widerstandslasten konzipiert und lässt sich über bewährte Schraubanschlüsse sicher integrieren. Da dieses Elektromaterial für die professionelle Installation in Österreich gefragt ist, setzen wir auf bewährte Industriestandards. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 7,5 kW bei 400 V (AC-3): Ideal für effiziente Motorsteuerungen.
- Integrierte Hilfskontakte (1S+1Ö): Ermöglicht eine einfache Integration in bestehende Steuerschaltungen.
- 110 V AC Spulenspannung: Bietet präzise Schaltvorgänge bei 50/60 Hz.
- Robuster Schraubanschluss: Sorgt für eine dauerhaft sichere und wartungsarme Verbindung im Hauptstromkreis.
Anwendungsbereiche
- Motorsteuerung von Industriemaschinen
- Schalten von ohmschen Widerstandslasten
- Einsatz als Leistungsschütz in der Anlagenautomatisierung
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 50 Hz | 110 Volt |
| Tiefe | 86 Millimeter |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Spannungsart zur Betätigung | AC |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Höhe | 77 Millimeter |
| Bemessungssteuerspeisespannung AC 60 Hz | 110 Volt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 Ampere |
| Breite | 45 Millimeter |
| Anzahl der Hilfskontakte als Öffner | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192965 | EAN: 3389110349450 | Hersteller-Art.-Nr.: LC1D18F7
Häufig gestellte Fragen
Kann das Schütz auf einer Hutschiene montiert werden?
Nein, das Modell LC1D18F7 ist nicht für den Reiheneinbau (Hutschienenmontage) vorgesehen, sondern für den direkten Einbau in Schalt- oder Steuerschränke.
Welche Spulenspannung wird für den Betrieb benötigt?
Das Gerät benötigt eine Steuerspannung von 110 V AC bei 50 oder 60 Hz.
Für welche Motorleistung ist das Schütz geeignet?
Bei einer Spannung von 400 V und der Nutzungskategorie AC-3 beträgt die Bemessungsbetriebsleistung 7,5 kW.
Sind Hilfskontakte im Lieferumfang enthalten?
Ja, das Schütz verfügt über einen integrierten Hilfskontaktblock mit einem Schließer (NO) und einem Öffner (NC).
Suchbegriffe
Leistungsschütz, Schneider Electric Schütz, Motorschütz 7,5kW, LC1D18F7 kaufen, Drehstromschütz online, Elektromaterial Österreich, TeSys D Schütz, AC-Schütz 18A, Heizungsschütz, Schütz 110V AC, Industrieschütz bestellen, Schaltmodul Schneider, Motorschutztechnik, Leistungsschütz AC-3, Stern-Dreieck-Schütz Komponenten, Koppelschütz, Elektrotechnik Shop, Schütze kaufen Wien.
