Description
Über dieses Produkt

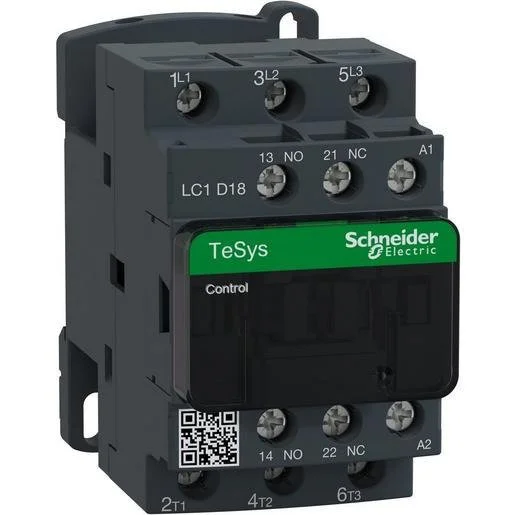

Das Schneider Electric Leistungsschütz LC1D18E7 aus der Serie TeSys D steuert zuverlässig Motoren und Widerstandslasten in elektrischen Anlagen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Nennstrom von 18 A in der Kategorie AC-3 ist dieses 3-polige Gerät auf dauerhafte Betriebssicherheit ausgelegt. Das Schütz verfügt über eine Steuerspannung von 48 V (AC) sowie einen integrierten Hilfskontakt als Schließer und einen als Öffner. Durch die kompakte Bauweise und den Schraubanschluss lässt es sich in der industriellen Automatisierung sowie in der Gebäudetechnik effizient integrieren. Unser Onlineshop für Elektromaterial in Österreich bietet dieses hochwertige Bauteil für Ihre Schaltaufgaben direkt zum Kauf an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Leistung: 7,5 kW bei 400 V (AC-3) — Effiziente Steuerung von Drehstrommotoren.
- Nennstrom: 18 A (AC-3) / 32 A (AC-1) — Vielseitiger Einsatz bei verschiedenen Lasttypen.
- Steuerspannung: 48 V AC 50/60 Hz — Kompatibel mit gängigen Steuerungssystemen.
- Hilfskontakte: 1 Schließer + 1 Öffner — Flexible Einbindung in Steuerstromkreise.
- Anschluss: Robuster Schraubanschluss — Sicherer Halt der elektrischen Leiter.
Anwendungsbereiche
- Professionelle Motorsteuerung in Maschinenbau-Anlagen
- Schaltung von Widerstandslasten in der Industrie
- Integration in komplexe Schaltmodule und Verteiler
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 Kilowatt |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 48 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 Ampere |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 Kilowatt |
| Höhe | 77 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 48 Volt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 Ampere |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 86 Millimeter |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Breite | 45 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192957 | EAN: 3389110349429 | Hersteller-Art.-Nr.: LC1D18E7
Häufig gestellte Fragen
Wofür wird das Schneider Electric LC1D18E7 eingesetzt?
Das Leistungsschütz dient primär der Steuerung von Drehstrommotoren und elektrischen Widerstandslasten in industriellen und gewerblichen Schaltanlagen.
Welche Steuerspannung benötigt dieses Schütz?
Das Gerät wird mit einer Steuerspannung von 48 V AC (50/60 Hz) betrieben.
Ist dieses Schütz für den Reiheneinbau geeignet?
Nein, das Modell LC1D18E7 ist für den direkten Aufbau vorgesehen und nicht als Reiheneinbaugerät konzipiert.
Welche Kontaktbestückung bietet das Gerät?
Das Schütz verfügt über 3 Hauptschließer sowie einen Hilfskontakt als Schließer (1S) und einen Hilfskontakt als Öffner (1Ö).
