Description
Über dieses Produkt

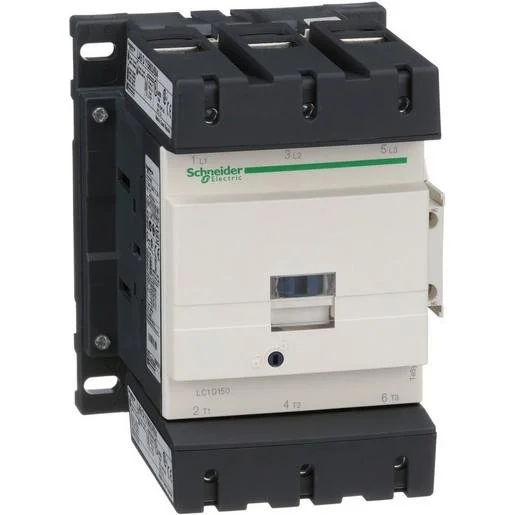

Das Schneider Electric Leistungsschütz LC1D150BD ist ein leistungsstarkes 3-poliges Schaltgerät für anspruchsvolle industrielle Anwendungen. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V AC-3 und einem Nennstrom von 150 A bietet dieses Schütz aus der TeSys D-Serie eine zuverlässige Lösung für die Motorsteuerung und das Schalten von Widerstandslasten. Die Steuerspeisespannung der Spule liegt bei 24 V DC, was die Integration in moderne Steuerungssysteme erleichtert. Das Gerät verfügt über 3 Schließer als Hauptkontakte sowie jeweils einen Hilfsschließer und einen Hilfsöffner. Dank der robusten Bauweise und des sicheren Schraubanschlusses ist dieses Leistungsschütz für den langfristigen Einsatz im professionellen Bereich konzipiert. Wenn Sie Elektromaterial in Österreich suchen, bietet TELA eine effiziente Abwicklung und fachgerechte Beratung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 75 kW (AC-3): Ermöglicht den effizienten Betrieb von dreiphasigen Motoren unter Last.
- 24 V DC Spulenspannung: Ideal für die direkte Ansteuerung über SPS-Ausgänge oder Kleinspannungsnetzgeräte.
- 3 Hauptkontakte (Schließer): Gewährleistet eine sichere Trennung und Schaltung von Drehstromverbrauchern.
- Integrierte Hilfskontakte (1S+1Ö): Bietet zusätzliche Möglichkeiten für Rückmelde- oder Verriegelungszwecke.
- Schraubanschluss: Sorgt für eine dauerhaft feste und vibrationssichere Verbindung der Hauptstromkabel.
Anwendungsbereiche
- Zuverlässige Motorsteuerung in Maschinen und Anlagen.
- Schalten von ohmschen Widerstandslasten in der Heizungstechnik.
- Einsatz als Netz- oder Stern-Dreieck-Schütz in der Automatisierungstechnik.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 Kilowatt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 22 Kilowatt |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Breite | 120 Millimeter |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 150 Ampere |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Tiefe | 136 Millimeter |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 Ampere |
| Höhe | 158 Millimeter |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 50 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192841 | EAN: 3389110475982 | Hersteller-Art.-Nr.: LC1D150BD
Häufig gestellte Fragen
Kann das Schütz direkt über eine 24V SPS-Steuerung betätigt werden?
Ja, da die Spule eine Bemessungssteuerspeisespannung von 24 V DC aufweist, ist sie direkt für die Ansteuerung durch gängige SPS-Ausgänge oder Gleichspannungsquellen ausgelegt.
Ist das Schneider LC1D150BD für den Reiheneinbau geeignet?
Nein, dieses Schütz ist für die Montage auf Montageplatten vorgesehen und nicht für den Reiheneinbau auf Hutschienen in Standard-Verteilergehäusen ausgelegt.
Welche Nutzungskategorien deckt dieses Leistungsschütz ab?
Das Gerät ist für AC-1 (nicht induktive Lasten) und AC-3 (induktive Käfigläufermotoren-Schaltung) optimiert.
Wie hoch ist der Nennstrom bei AC-1 Betrieb?
Bei der Nutzungskategorie AC-1 (Widerstandslast) beträgt der Bemessungsbetriebsstrom bis zu 200 Ampere bei 440 V AC.
Suchbegriffe
Leistungsschütz, Schneider Electric LC1D150BD, Motorschütz 150A, Drehstromschütz 24V DC, AC-Schaltgerät, Industriesteuerung, Heizungsschütz, Schütz kaufen Österreich, Elektromaterial online bestellen, TeSys D Schütz, Motorsteuerungskomponenten, 3-poliges Schütz, Schütz 75kW, Schraubanschluss Schütz, Schaltmodul 24V, Leistungsschütz AC-3, Ersatzschütz Schneider, Schaltelemente Industrie, TELA Elektrotechnik
