Über dieses Produkt

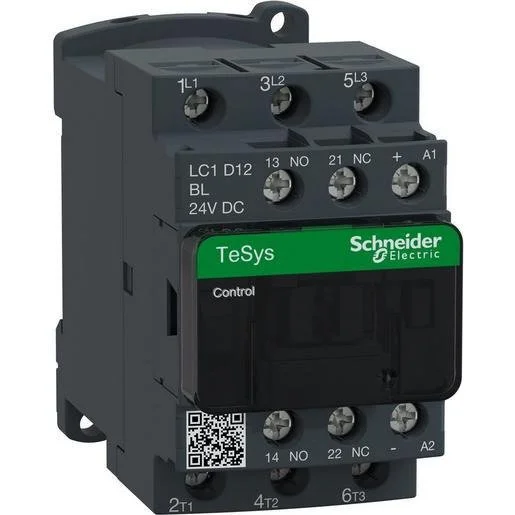

Das Schneider Electric Leistungsschütz LC1D12BL ist ein zuverlässiges Bauteil für die präzise Motorsteuerung und das Schalten von Lasten in industriellen Anlagen. Dieses dreipolige Schütz aus der bewährten TeSys D-Reihe bietet bei 400 V eine Bemessungsbetriebsleistung von 5,5 kW unter AC-3 Bedingungen. Die Steuerung erfolgt über eine 24V DC Spule, was eine flexible Einbindung in moderne Steuerungskreise ermöglicht. Mit einem Nennbetriebsstrom von 12 A bei AC-3 und 25 A bei AC-1 deckt das Gerät ein breites Spektrum an elektrischen Anforderungen ab. Der Anschluss der Hauptstromkreise erfolgt effizient mittels Schraubklemmen für eine dauerhaft sichere Verbindung. Kunden aus ganz Österreich profitieren bei tela.at von einer fachkundigen Auswahl an Elektromaterial für anspruchsvolle Montageprojekte. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 12 A (AC-3): Ermöglicht den zuverlässigen Betrieb von Motoren bis 5,5 kW.
- 24V DC Spulenspannung: Ideal für den Einsatz in sicherheitsrelevanten Steuerungen mit Gleichstrom.
- Integrierte Hilfskontakte (1S+1Ö): Bietet zusätzliche Schaltmöglichkeiten für Rückmelde- oder Verriegelungszwecke.
- Kompaktes Design: Mit einer Breite von nur 45 mm platzsparend im Schaltschrank unterzubringen.
- Robuste Schraubanschlüsse: Gewährleisten eine feste und vibrationsbeständige Leitungsverbindung.
Anwendungsbereiche
- Professionelle Motorsteuerung für Maschinen und Anlagen.
- Schaltung von Widerstandslasten im Bereich der Heizungstechnik.
- Integration in komplexe Schaltmodule für den industriellen Apparatebau.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Breite | 45 Millimeter |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart zur Betätigung | DC |
| Höhe | 77 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 Ampere |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Tiefe | 95 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192779 | EAN: 3389110361469 | Hersteller-Art.-Nr.: LC1D12BL
Häufig gestellte Fragen
Kann dieses Schütz für Heizungsanlagen verwendet werden?
Ja, das LC1D12BL ist für Widerstandslasten und AC-1 Anwendungen geeignet, wodurch es sich hervorragend als Heizungsschütz einsetzen lässt.
Benötige ich für die Steuerung eine Gleich- oder Wechselspannung?
Dieses Modell ist für eine Steuerspannung von 24V DC (Gleichspannung) ausgelegt.
Ist das Schütz für den Reiheneinbau im Verteilerkasten geeignet?
Nein, das Gerät ist für die Montage auf einer Tragschiene im Schaltschrank vorgesehen und nicht für den Reiheneinbau in kleinen Unterverteilern spezifiziert.
Wie viele Hilfskontakte stehen zur Verfügung?
Das Leistungsschütz verfügt über einen integrierten Hilfskontakt als Schließer (NO) und einen Hilfskontakt als Öffner (NC).
