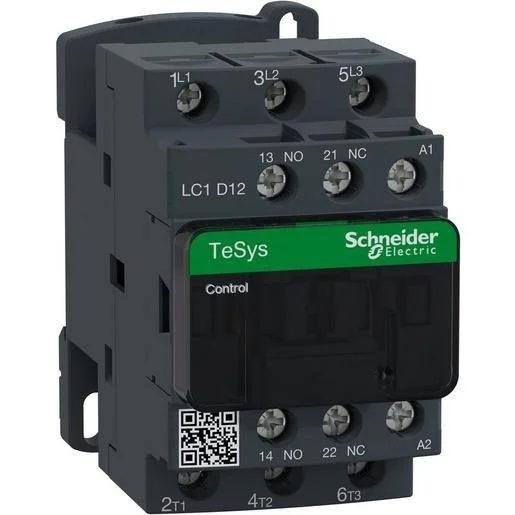

Das Schneider Electric Leistungsschütz LC1D12B7 ist ein zuverlässiges Bauelement für das Schalten von Motoren und Anlagen mit einer Bemessungsleistung von 5,5 kW bei 400 V. Als 3-poliges AC-schaltendes Gerät verfügt es über 3 Schließer als Hauptkontakte sowie einen integrierten Hilfskontakt mit einem Schließer und einem Öffner. Die Spulenspannung beträgt 24 V AC, was eine flexible Integration in verschiedene Steuerungssysteme ermöglicht. Mit einer kompakten Bauweise von 45x77x86 mm eignet sich das Modell für zahlreiche Anwendungen im industriellen und gewerblichen Bereich. Dank der Everlink-Technologie und robuster Schraubanschlüsse profitieren Sie von einer sicheren, langlebigen Verbindung und einer einfachen Installation. Dieses Schütz ist für anspruchsvolle Lasten in den Kategorien AC-3, AC-1 und AC-4 ausgelegt. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 12 A (AC-3): Ermöglicht effizientes Schalten gängiger Motoren.
- 24 V AC Steuerspannung: Standardisierte Spannung für vielfältige Steuerungsaufgaben.
- Integrierte Hilfskontakte (1S+1Ö): Bietet zusätzliche Flexibilität bei der Rückmeldung an die Steuerung.
- Everlink-Anschlusstechnik: Gewährleistet eine dauerhaft sichere und wartungsarme Stromverbindung.
Anwendungsbereiche
- Motorsteuerung und Schutzschaltungen
- Heizungs- und Beleuchtungsanwendungen
- Sicherheitsrelevante Schaltaufgaben
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Höhe | 77 Millimeter |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 Volt |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Tiefe | 86 Millimeter |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Breite | 45 Millimeter |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 Volt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192752 | EAN: 3389110349160 | Hersteller-Art.-Nr.: LC1D12B7
Häufig gestellte Fragen
Für welche Motorleistung ist dieses Schütz geeignet?
Das Schneider Electric LC1D12B7 ist für Motoren mit einer Leistung von bis zu 5,5 kW im AC-3 Betrieb bei 400 V ausgelegt.
Kann das Gerät auf einer Hutschiene im Verteiler verbaut werden?
Das Gerät ist nicht für den klassischen Reiheneinbau in Unterverteilungen vorgesehen, kann jedoch auf einer DIN-Schiene montiert werden.
Welche Steuerspannung benötigt die Spule?
Die Spule des Leistungsschützes ist für eine Steuerspeisespannung von 24 V AC (50/60 Hz) ausgelegt.
Verfügt das Schütz über Hilfskontakte?
Ja, das Schütz ist mit einem integrierten Hilfskontaktblock ausgestattet, welcher einen Schließer (S) und einen Öffner (Ö) umfasst.
