Über dieses Produkt

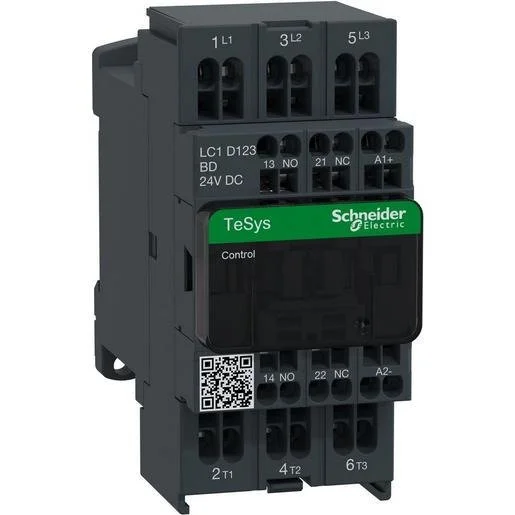

Das Schneider Electric Leistungsschütz LC1D123BD ist ein 3-poliges Schaltgerät für anspruchsvolle Anwendungen in der Industrie- und Gebäudeautomation. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Nennstrom von 12 A (AC-3) bietet dieses Modell aus der TeSys D-Serie eine zuverlässige Lösung für Motorsteuerung und Widerstandslasten. Die Ansteuerung erfolgt über eine 24V DC Spule, wobei der Anschluss für den Hauptstromkreis mittels Federzugtechnik ausgeführt ist. Das Schütz verfügt über einen Schließer und einen Öffner als Hilfskontakte, was eine flexible Integration in bestehende Steuerungssysteme ermöglicht. Dieses robuste Schaltelement ist für den professionellen Einsatz konzipiert und kann einfach online über unseren Shop für Elektromaterial in Österreich bezogen werden. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sorgt für eine vibrationssichere und schnelle elektrische Verbindung.
- 24V DC Spulenspannung: Ideal für moderne Gleichstrom-Steuerungen im Anlagenbau.
- Kompaktes Design: Mit 45 mm Breite platzsparend für Schaltschrankkonzepte geeignet.
- Integrierte Hilfskontakte (1S+1Ö): Bietet zusätzliche Flexibilität bei der Signalübertragung.
Anwendungsbereiche
- Professionelle Motorsteuerung in Industrieanlagen.
- Schalten von ohmschen Widerstandslasten.
- Integration in komplexe Automatisierungslösungen und Schaltschränke.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7,5 Ampere |
| Spannungsart zur Betätigung | DC |
| Höhe | 99 Millimeter |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 3,7 Kilowatt |
| Breite | 45 Millimeter |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Tiefe | 95 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1606751 | EAN: 3389110806427 | Hersteller-Art.-Nr.: LC1D123BD
Häufig gestellte Fragen
Kann das Schütz auf einer Hutschiene montiert werden?
Ja, das Modell LC1D123BD ist für die Standard-Hutschienenmontage im Schaltschrankbau geeignet.
Welche Spannung benötigt die Steuerspule?
Dieses Schütz wird über eine Steuerspannung von 24V DC betätigt.
Ist das Schütz für Motoren geeignet?
Ja, es ist speziell für die AC-3 Steuerung von Motoren bis 5,5 kW bei 400 V ausgelegt.
Verfügt das Gerät über Hilfskontakte?
Das Gerät ist standardmäßig mit einem Schließer (NO) und einem Öffner (NC) als Hilfskontakt ausgestattet.
