Description
Über dieses Produkt

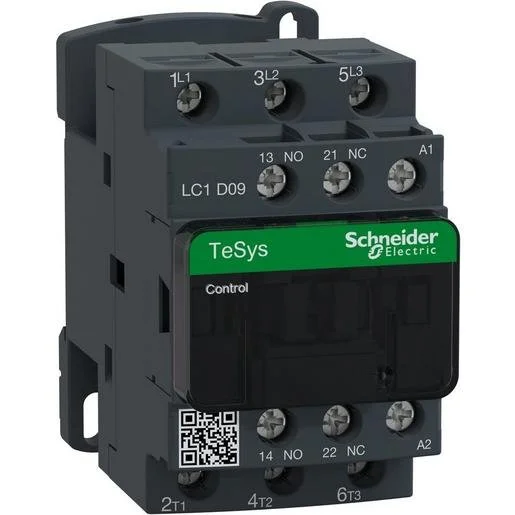

Das Schneider Electric Leistungsschütz LC1D09Q7 ist ein leistungsstarkes 3-poliges AC-schaltendes Gerät, das für den Einsatz in professionellen Elektroinstallationen in Österreich optimiert wurde. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 25 Ampere (AC-1) bietet dieses Schütz eine zuverlässige Lösung für anspruchsvolle Schaltvorgänge. Es ist mit drei Schließern als Hauptkontakten sowie einem zusätzlichen Hilfskontakt (1 S + 1 Ö) ausgestattet, was eine flexible Einbindung in Steuerungssysteme ermöglicht. Das robuste Design für 380 V Steuerspannung unterstützt eine sichere Stromverbindung mittels Schraubanschluss. Dank mechanisch gekoppelter Kontakte und integrierter Spiegelkontakte eignet sich das Bauteil auch hervorragend für sicherheitsrelevante Anwendungen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 4 kW (AC-3): Sicherer Betrieb von Motoren und Lasten.
- 1 Schließer + 1 Öffner Hilfskontakt: Flexibilität bei der Steuerung und Rückmeldung.
- Everlink-Anschlusstechnik: Gewährleistet eine dauerhaft stabile und wartungsarme Stromverbindung.
- Kompakte Bauform (45x77x86 mm): Platzsparende Integration in Schaltschränke.
Anwendungsbereiche
- Steuerung von Elektromotoren in der industriellen Fertigung.
- Einbau in Heizungssteuerungen als Heizungsschütz.
- Schalten von Lasten in der Verteilermontage und Automatisierungstechnik.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 Kilowatt |
| Höhe | 77 Millimeter |
| Tiefe | 86 Millimeter |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 50 Hz | 380 Volt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,2 Kilowatt |
| Breite | 45 Millimeter |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 380 Volt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 Ampere |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-109541 | EAN: 3389110349092 | Hersteller-Art.-Nr.: LC1D09Q7
Häufig gestellte Fragen
Welche Steuerspannung benötigt das Leistungsschütz LC1D09Q7?
Das Gerät benötigt eine Bemessungssteuerspeisespannung von 380 V bei 50 Hz sowie 60 Hz.
Ist dieses Schütz für den Reiheneinbau geeignet?
Nein, das Modell LC1D09Q7 ist nicht für den klassischen Reiheneinbau vorgesehen.
Über welche Hilfskontakte verfügt das Schütz?
Es ist standardmäßig mit einem Hilfskontakt als Schließer und einem als Öffner (1 S + 1 Ö) ausgestattet.
Für welche Stromstärken ist das Modell ausgelegt?
Das Schütz ist für einen Bemessungsbetriebsstrom von bis zu 25 A (AC-1) bzw. 9 A (AC-3) bei 400 V ausgelegt.
