Über dieses Produkt

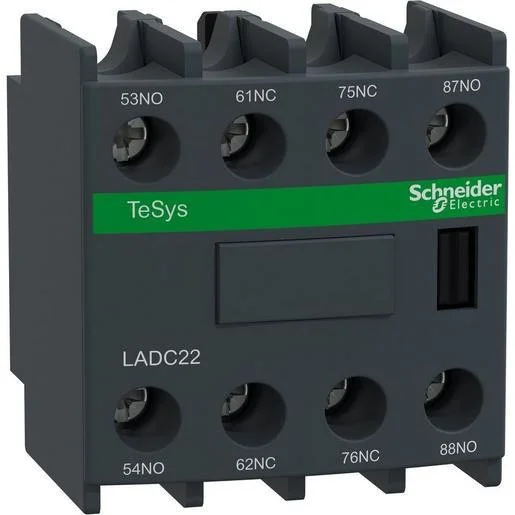

Der Schneider Electric Hilfsschalterblock LAD-C22 dient als zuverlässige Erweiterung für Schütze der Baureihen TeSys D und TeSys F sowie für TeSys D-Steuerrelais. Dieses frontseitig aufsteckbare Modul stellt zwei Schließer (S) sowie zwei Öffner (Ö) zur Verfügung und integriert sich nahtlos in bestehende Schaltanlagen. Die Montage erfolgt mittels robuster Frontbefestigung, während der Anschluss durch eine bewährte Schraubklemmtechnik realisiert wird, die Kabelquerschnitte von 1 bis 2,5 mm² unterstützt. Mit einem Bemessungsbetriebsstrom von 10 Ampere bei AC-15 (230 V) ist das Bauteil für anspruchsvolle Schaltaufgaben im industriellen Umfeld ausgelegt. Sie können dieses Elektromaterial bequem online bei TELA in Österreich kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Frontbefestigung: Einfache und zeitsparende Montage auf bestehenden Schütz-Systemen.
- 2 Schließer + 2 Öffner: Flexibler Kontaktaufbau für komplexe Steuerungslogiken.
- Schraubanschluss: Sicherer elektrischer Kontakt für flexible und feste Leiter von 1 bis 2,5 mm².
- TeSys-Kompatibilität: Passgenau für Schütze der Serien D und F sowie Steuerrelais.
Anwendungsbereiche
- Erweiterung von TeSys D und F Schützen in industriellen Schaltanlagen.
- Signalübermittlung bei Steuerrelais im Schaltschrankbau.
- Nachrüstung von Hilfskontakten in bestehenden Automatisierungslösungen.
Technische Details
| Montageart | Frontbefestigung |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 10 Ampere |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 2 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Anzahl der Kontakte als Wechsler | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1192256 | EAN: 3389110384475 | Hersteller-Art.-Nr.: LADC22
Häufig gestellte Fragen
Ist der Hilfsschalterblock für TeSys F Schütze geeignet?
Ja, der LAD-C22 ist explizit für den Einsatz mit TeSys F sowie TeSys D Schützen und Steuerrelais konzipiert.
Wie wird das Modul am Schütz befestigt?
Es handelt sich um einen aufsteckbaren Hilfsschalterblock, der einfach frontseitig auf das Grundgerät montiert wird.
Welche Leiterquerschnitte kann ich für die Schraubklemmen nutzen?
Die Klemmen sind für Leiterquerschnitte von 1 mm² bis 2,5 mm² ausgelegt, sowohl für flexible als auch für feste Kabel.
Kann ich den LAD-C22 auch als Ersatz für ältere Hilfskontaktblöcke verwenden?
Sofern es sich um ein kompatibles Schneider Electric TeSys-System handelt, ist der LAD-C22 der Standard-Ersatz für entsprechende frontseitige Anwendungen.
