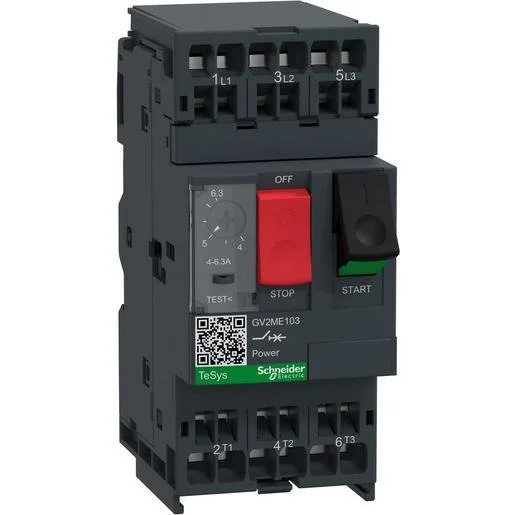

Der Schneider Electric Motorschutzschalter GV2ME103 dient als zuverlässiges Schalt- und Schutzgerät für elektrische Motoren mit einer Bemessungsleistung von 2,2 kW. Dieses Motorschutz-Komplettgerät zeichnet sich durch seine robuste thermomagnetische Auslösetechnik und eine einfache Tasterbetätigung aus. Der Einstellbereich für den Überlastauslöser liegt präzise zwischen 4 und 6,3 Ampere, was eine exakte Abstimmung auf den jeweiligen Motorstrom ermöglicht. Dank der praktischen Federzuganschlüsse wird eine schnelle und sichere Montage in der Schaltanlage gewährleistet. Mit einer Schutzart von IP20 ist der Schalter für den industriellen Einsatz konzipiert und bietet eine hohe Kurzschlussausschaltleistung von 100 kA bei 400 V. Wenn Sie professionelles Elektromaterial in Österreich online bestellen möchten, ist dieser Leistungsschutzschalter eine sichere Wahl. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich 4-6,3 A: Ermöglicht exakten Motorschutz gegen Überlast.
- Federzuganschluss: Sichert eine zeitsparende und wartungsfreie elektrische Verbindung.
- Thermomagnetische Auslösung: Bietet zuverlässigen Schutz bei Überlast und Kurzschluss.
- Phasenausfallempfindlichkeit: Schützt Drehstrommotoren effektiv vor einphasigem Betrieb.
Anwendungsbereiche
- Direktstart von Asynchronmotoren in industriellen Anlagen
- Absicherung von Pumpensteuerungen und Lüftermotoren
- Steuerstromkreise in Maschinenbau-Applikationen
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 Kilowatt |
| Mit integriertem Hilfsschalter | nein |
| Bemessungsbetriebsspannung | 690 Volt |
| Gerätebauart | Komplettgerät im Gehäuse |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 78 Ampere |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 Kiloampere |
| Ausführung des Betätigungselements | Drucktaster |
| Mit integriertem Unterspannungsauslöser | nein |
| Mit thermischem Überlastschutz | ja |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Überlastauslöser Stromeinstellung | 4 bis 6,3 Ampere |
| Bemessungsdauerstrom Iu | 6,3 Ampere |
| Auslösetechnik | thermomagnetisch |
| Phasenausfallempfindlich | ja |
| Tiefe | 78,2 Millimeter |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Höhe | 101 Millimeter |
| Breite | 44,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1606557 | EAN: 3389110346442 | Hersteller-Art.-Nr.: GV2ME103
Häufig gestellte Fragen
Welcher Einstellbereich deckt der GV2ME103 ab?
Der Motorschutzschalter verfügt über einen Einstellbereich für den Überlastauslöser von 4 bis 6,3 Ampere.
Ist dieser Schalter für den Kurzschlussbetrieb geeignet?
Ja, das Gerät ist thermomagnetisch geschützt und verfügt über eine Kurzschlussausschaltleistung von 100 kA bei 400 V.
Kann der Schalter direkt an Drehstrommotoren angeschlossen werden?
Ja, der 3-polige Aufbau ist für den Anschluss an 3-phasige Drehstrommotoren ausgelegt.
Sind Werkzeuge für die Montage der Federzugklemmen nötig?
Die Federzuganschlüsse ermöglichen eine werkzeuglose Leiterbefestigung, was die Installation deutlich beschleunigt.
