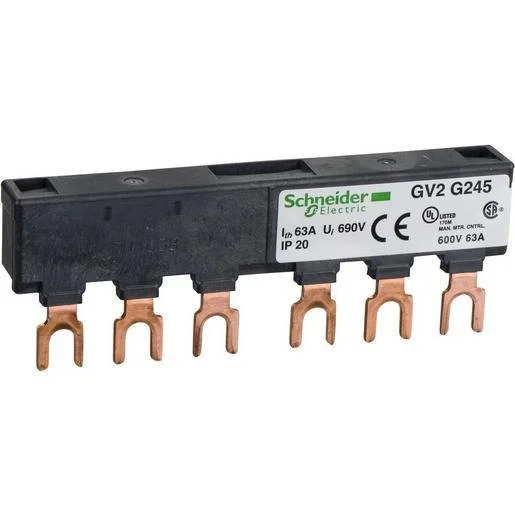

Die Schneider Electric GV2G245 Sammelschiene ist ein robustes 3-Phasen-Verbindungssystem für Motorschutzschalter der TeSys GV2-Reihe. Mit einem Bemessungsdauerstrom von 63A ermöglicht dieses System eine effiziente Stromverteilung für bis zu zwei Abgangsstellen bei einem Teilungsmaß von 45 mm. Die Gabel-Anschlussausführung ist speziell auf GV2-Geräte mit Schraubklemmen ausgelegt und gewährleistet eine zuverlässige Kontaktierung innerhalb Ihres Verteilerschranks. Dank der isolierten Bauweise und einer Bemessungsstoßspannung von 6 kV bietet dieses Sammelschienensystem hohe Betriebssicherheit in anspruchsvollen elektrischen Anlagen. Die feste Länge von 90 mm erlaubt eine schnelle Montage ohne manuelle Zuschnitte. Bestellen Sie diese hochwertige Verschienung bequem online bei TELA für Ihr Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom 63A: Ausreichende Kapazität für leistungshungrige Motorabgänge.
- 3-Phasen-System: Ermöglicht eine fachgerechte Drehstrom-Verschienung.
- 45 mm Teilungsmaß: Präzise Passform für Schneider Electric GV2-Komponenten.
- Isolierte Ausführung: Zusätzlicher Schutz vor ungewollten Kurzschlüssen bei der Montage.
Anwendungsbereiche
- Verdrahtung von Motorschutzschalter-Kombinationen im Schaltschrankbau.
- Effiziente Verbindung von Drehstromverbrauchern bei beengten Platzverhältnissen.
- Industrielle Anlageninstallationen mit Schneider Electric TeSys-Komponenten.
Technische Details
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Anzahl der Teilungseinheiten | 10 |
| Zuschneidbar | nein |
| Geeignet für Anzahl Geräte | 2 |
| Bemessungsdauerstrom Iu | 63 Ampere |
| Geeignet für Geräte mit N-Leiter | nein |
| Länge | 90 Millimeter |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Bedingter Bemessungskurzschlussstrom Iq | 11 Kiloampere |
| Polzahl | 3 |
| Bemessungsstoßspannung | 6 Kilovolt |
| Max. Bemessungsbetriebsspannung Ue | 690 Volt |
| Farbe | schwarz |
| Breite in Teilungseinheiten | 45 |
| Teilungsmaß | 45 Millimeter |
| Ausführung des elektrischen Anschlusses | Gabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1190857 | EAN: 3389110555950 | Hersteller-Art.-Nr.: GV2G245
Häufig gestellte Fragen
Ist die Sammelschiene GV2G245 für N-Leiter geeignet?
Nein, dieses Modell ist explizit als 3-Phasen-System ohne N-Leiter-Anschluss für den Einsatz mit Motorschutzschaltern konzipiert.
Kann ich die Schiene bei Bedarf kürzen?
Die Schneider Electric GV2G245 ist konstruktionsbedingt nicht zuschneidbar und sollte in der vorgegebenen Länge von 90 mm verbaut werden.
Für welche Anschlussart ist die Schiene ausgelegt?
Diese Phasenschiene ist speziell für den Anschluss an Schneider Electric GV2-Geräte mit Schraubklemmen mittels Gabelkontaktierung vorgesehen.
Wie viele Geräte lassen sich mit einer Schiene verbinden?
Die Sammelschiene ist für den Einsatz an 2 Abgangsstellen (Geräten) mit einem Teilungsmaß von jeweils 45 mm optimiert.
