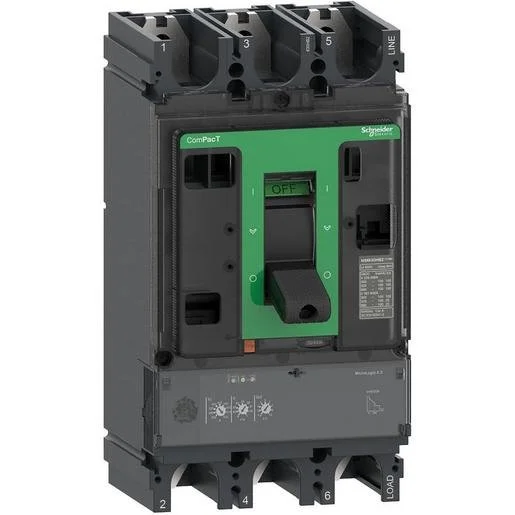

Der Schneider Electric ComPacT NSX630F Kompaktleistungsschalter ist ein 3-poliges Einbaugerät für den professionellen Einsatz in der Energieverteilung. Mit seinem MicroLogic 2.3 Auslösegerät ermöglicht dieser MCCB einen präzisen Schutz von Transformatoren, Generatoren und elektrischen Anlagen. Das Gerät deckt einen Einstellbereich von 225 A bis 630 A ab und bietet ein Ausschaltvermögen von 36 kA bei 415 VAC. Die robuste Festeinbautechnik sorgt für eine platzsparende Installation in Schaltschränken und Verteilungen. Dank der einstellbaren Kurzzeit- und Langzeitschutzfunktionen lässt sich dieser Leistungsschalter exakt auf die Anforderungen Ihrer Anlage abstimmen. Über unseren Online-Shop können Sie diesen Hochleistungsschalter bequem kaufen und für Projekte in ganz Österreich einsetzen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom 630 A: Ideal für hohe Lastströme in der Industrie.
- MicroLogic 2.3 Auslöseeinheit: Ermöglicht flexible Langzeit- und Kurzzeitschutzeinstellungen.
- Ausschaltvermögen 36 kA: Hohe Sicherheit bei Kurzschlüssen im 415 V Netz.
- Festeinbau-Design: Kompakte Bauweise zur effizienten Nutzung von Platz in Verteilungen.
Anwendungsbereiche
- Schutz von Transformatoren und Generatoren
- Absicherung groß dimensionierter Kabelstrecken
- Anlagenschutz in industriellen Schaltanlagen
- Verteilereinbau in gewerblichen Gebäuden
Technische Details
| Bemessungsdauerstrom Iu | 630 Ampere |
| Mit integriertem Unterspannungsauslöser | nein |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 Kiloampere |
| Schutzart (IP) | IP30 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Motorantrieb optional | ja |
| Bemessungsspannung | 690 Volt |
| Hutschienenmontage optional | nein |
| Geeignet für Hutschienenmontage | nein |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausgelöstmelder vorhanden | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Kipphebel |
| Integrierter Erdschlussschutz | nein |
| Überlastauslöser Stromeinstellung | 225 bis 630 Ampere |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 338 bis 6900 Ampere |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 6900 Ampere |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Komplettgerät mit Schutzeinheit | ja |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb integriert | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5900654 | EAN: 3606482002593 | Hersteller-Art.-Nr.: C63F32D630
Häufig gestellte Fragen
Kann der ComPacT NSX630F auch motorisch betrieben werden?
Ja, dieser Leistungsschalter ist für die optionale Nachrüstung eines Motorantriebs vorbereitet, um eine Fernbedienung zu ermöglichen.
Welcher Schutzbereich wird durch das MicroLogic 2.3 abgedeckt?
Das elektronische Auslösegerät bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Kurzschlussauslöser bei 6900 A.
Ist eine Hutschienenmontage bei diesem Modell möglich?
Nein, dieses Gerät ist für den Festeinbau in Schaltschränken konzipiert und nicht für eine Montage auf Hutschiene geeignet.
Wie hoch ist das Ausschaltvermögen des Schalters?
Das Bemessungsgrenzkurzschlussausschaltvermögen Icu beträgt 36 kA bei einer Spannung von 415 VAC.
