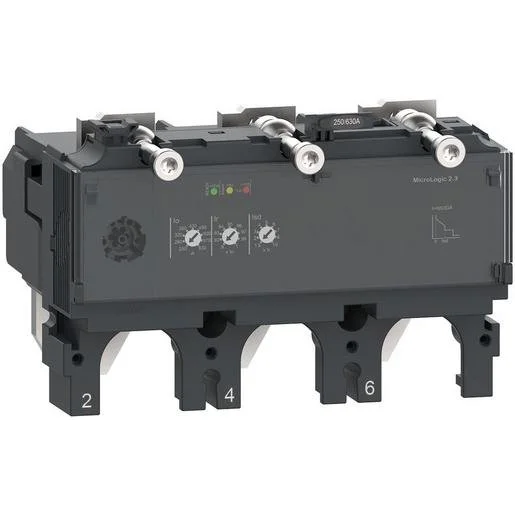

Das Schneider Electric MicroLogic 2.3 ist ein leistungsstarkes 3-poliges elektronisches Auslösegerät, das speziell für den Einsatz mit Leistungsschaltern der Serie ComPacT NSX 630 konzipiert wurde. Mit einer Nennstromstärke von 630 Ampere dient dieser Auslöseblock der präzisen Überwachung und Steuerung in anspruchsvollen elektrischen Anlagen. Die Einheit ermöglicht einen individuell anpassbaren Langzeitschutz gegen Überlast sowie einen flexiblen Kurzzeitschutz für eine zuverlässige Absicherung. Dank integrierter Alarm-LEDs sowie einer Ready-Statusanzeige behalten Sie den Zustand Ihrer Schutzeinrichtung jederzeit im Blick. Der Baustein deckt einen Einstellbereich von 250 bis 630 A ab und bietet durch die elektronische Auslösecharakteristik eine exakte Reaktion bei Störfällen. Dieses Elektromaterial kaufen Sie bei TELA bequem online für Ihre Projekte in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom 630 A: Ideal ausgelegt für groß dimensionierte Energieverteilungs- und Anlagenschutzsysteme.
- Anpassbarer Überlastschutz: Ermöglicht eine präzise Konfiguration des Schutzes zwischen 250 und 630 Ampere.
- Integrierte Status-LEDs: Schnelle Fehlerdiagnose durch optische Signalisierung bei Überlast und Betriebsbereitschaft.
- Kompaktes Design: Optimierte Abmessungen für den einfachen Einbau in bestehende ComPacT NSX 630 Gehäuse.
Anwendungsbereiche
- Schutz von Niederspannungsverteilungen in Industrieanlagen
- Absicherung von Standard- und Sonderanwendungen in der Energieversorgung
- Einsatz als Überwachungseinheit in professionellen Schaltanlagen
Technische Details
| Bemessungssteuerspeisespannung AC 50 Hz | 690 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 690 Volt |
| Stromeinstellung verzögerter Kurzschlussauslöser | 375 bis 6300 Ampere |
| Tiefe | 112,6 Millimeter |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Überlastauslöser Stromeinstellung | 250 bis 630 Ampere |
| Spannungsart zur Betätigung | AC |
| Stromeinstellung unverzögert Kurzschlussauslöser | 6900 Ampere |
| Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches | 6900 Ampere |
| Spannungsart der Betriebsspannung | AC |
| Breite | 139,7 Millimeter |
| Polzahl | 3 |
| Höhe | 94,6 Millimeter |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Betriebsspannung AC 60 Hz | 690 Volt |
| Externe Stromversorgung erforderlich | nein |
| Bemessungsdauerstrom Iu | 630 Ampere |
| Betriebsspannung AC 50 Hz | 690 Volt |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bemessungsschaltstrom | 630 Ampere |
| Mit Erdschlussschutzfunktion | nein |
| Kurzschlussauslöserfunktion | verzögert |
| Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches | 6900 Ampere |
| Anzahl der Hilfskontakte als Schließer | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5901138 | EAN: 3606482003033 | Hersteller-Art.-Nr.: C6332D630
Häufig gestellte Fragen
Für welche Leistungsschalter ist der MicroLogic 2.3 geeignet?
Dieser Auslöseblock ist spezifisch für den Schneider Electric ComPacT NSX 630 Leistungsschalter konzipiert.
Ist eine externe Stromversorgung für den Betrieb erforderlich?
Nein, das elektronische Auslösegerät benötigt keine externe Stromversorgung, um seine Schutzfunktionen zu erfüllen.
Kann der Überlastschutz individuell eingestellt werden?
Ja, der Überlastauslöser bietet einen flexiblen Einstellbereich von 250 bis 630 Ampere.
Wie erkenne ich eine Überlastung am Gerät?
Das MicroLogic 2.3 verfügt über eine integrierte Alarm-LED, die den Anwender bei Überlast visuell warnt.
