Über dieses Produkt

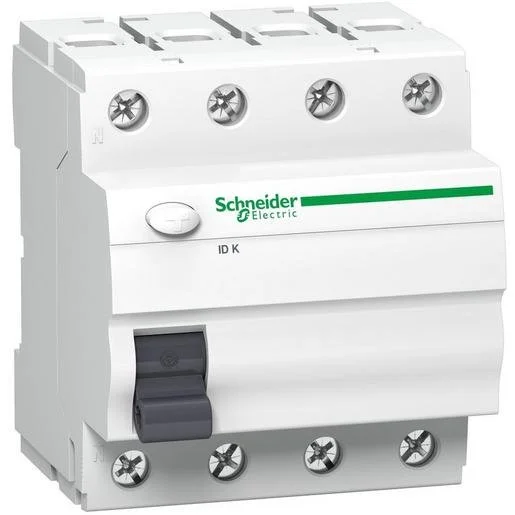

Der Schneider Electric Fehlerstrom-Schutzschalter A9Z01463 aus der Acti 9 ID K Serie ist ein essenzielles Bauteil für die elektrische Sicherheit in Ihrem Gebäude. Dieser 4-polige FI-Schutzschalter ist für einen Nennstrom von 63A ausgelegt und bietet mit einem Bemessungsfehlerstrom von 30mA zuverlässigen Schutz bei direktem sowie indirektem Berühren. Das Gerät vom Typ A erkennt sowohl Wechsel- als auch pulsierende Gleichfehlerströme und sorgt durch die Sprungschaltung für ein verschleißarmes Schalten der Kontakte. Die Montage erfolgt einfach auf einer DIN-Schiene, wobei die Biconnect-Anschlusstechnik eine bequeme Verdrahtung ermöglicht. Mit der integrierten Prüftaste stellen Sie die Funktionsfähigkeit Ihrer Anlage regelmäßig sicher. Sie können dieses hochwertige Elektromaterial bequem online bei TELA in Österreich bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung: Geeignet für 400V AC Anwendungen im gewerblichen und privaten Bereich.
- Typ A Fehlerstromerkennung: Zuverlässige Auslösung bei Wechsel- und pulsierenden Gleichfehlerströmen.
- Sprungschaltung: Ermöglicht ein präzises und verschleißarmes Schalten der internen Kontakte.
- Biconnect-Anschluss: Erleichtert die Installation durch flexiblere Anschlussmöglichkeiten nachgeschalteter Stromkreise.
Anwendungsbereiche
- Schutz von Stromkreisen in Wohn- und Gewerbegebäuden vor Fehlerströmen.
- Absicherung bei direktem Berühren von spannungsführenden Teilen.
- Schutz bei Isolationsfehlern in elektrischen Anlagen.
- Trennen und Schalten von Laststromkreisen in der Unterverteilung.
Technische Details
| Schutzart (IP) | IP20 |
| Bemessungsspannung | 400 Volt |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Fehlerstrom-Typ | A |
| Breite in Teilungseinheiten | 4 |
| RAL-Nummer (ähnlich) | 9003 |
| Mit Verriegelungsvorrichtung | nein |
| Bemessungsfehlerstrom | 0,03 Milliampere |
| Zusatzeinrichtungen möglich | ja |
| Verlustleistung | 5,6 Watt |
| Polzahl | 4 |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Kurzschlussfestigkeit (Icw) | 10 Kiloampere |
| Frequenz | 50/60 Hz |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25 bis 40 Grad Celsius |
| Explosionsgeschützt | nein |
| Bemessungsstrom | 63 Ampere |
| Selektiver-Typ | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 35 Quadratmillimeter |
| Spannungsart | AC |
| Einbautiefe | 44 Millimeter |
| Kurzzeitverzögerter Typ | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 25 Quadratmillimeter |
| Montageart | DIN-Schiene |
| Stoßstromfestigkeit | 0,25 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5595150 | EAN: 3606480482793 | Hersteller-Art.-Nr.: A9Z01463
Häufig gestellte Fragen
Wofür wird ein 30mA FI-Schutzschalter verwendet?
Der 30mA FI-Schalter wird primär zum Personenschutz eingesetzt, da er bei einem Fehlerstrom von 30mA den Stromkreis sofort unterbricht und somit gefährliche Körperströme verhindert.
Kann der Schneider A9Z01463 auf einer Standard-Hutschiene montiert werden?
Ja, dieser Fehlerstrom-Schutzschalter ist für die Montage auf einer DIN-Schiene (35mm Hutschiene) ausgelegt und benötigt 4 Teilungseinheiten Platz.
Ist dieser FI-Schalter für pulsierende Gleichfehlerströme geeignet?
Ja, als Gerät vom Typ A ist dieser Schutzschalter für sinusförmige Wechselströme sowie pulsierende Gleichfehlerströme geeignet.
Warum ist eine regelmäßige Prüfung wichtig?
Die integrierte Prüftaste ermöglicht es, den Auslösemechanismus regelmäßig zu testen, um sicherzustellen, dass der Schutzschalter im Ernstfall korrekt und zuverlässig auslöst.
