Description
Über dieses Produkt

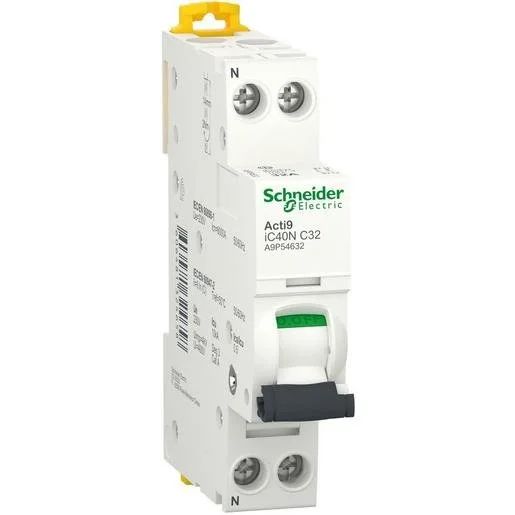

Der Schneider Electric LS-Schalter Acti9 iC40N bietet zuverlässigen Schutz für Ihre Elektroinstallationen in Wohn- und Gewerbegebäuden. Als Leitungsschutzschalter mit 1P+N Konfiguration sichert er zuverlässig einen Stromkreis bei einem Nennstrom von 32 Ampere ab. Dank der kompakten Bauweise mit nur einer Teilungseinheit sparen Sie wertvollen Platz in Ihrem Verteilerkasten. Das Gerät verfügt über eine Auslösekennlinie C und gewährleistet durch den mitschaltenden Neutralleiter eine hohe Sicherheit im Betrieb. Die Clip-On-Funktion ermöglicht eine unkomplizierte Installation, was Wartungsarbeiten sowie die initiale Montage deutlich effizienter gestaltet. Mit einer elektrischen Lebensdauer von bis zu 10.000 Zyklen ist dieser Sicherungsautomat auf eine lange Nutzungsdauer ausgelegt. Bestellen Sie Ihr Elektromaterial bequem online für Projekte in ganz Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompakte Bauweise: 1 Teilungseinheit — Ermöglicht Platzersparnis in engen Verteilerschränken.
- Mitschaltender Neutralleiter: ja — Erhöht die Sicherheit bei der Abschaltung des Stromkreises.
- Auslösecharakteristik C: Vielseitig einsetzbar — Deckt Standardanwendungen im Wohn- und Industriebereich ab.
- Clip-On-Installation: Schnelle Montage — Reduziert den Zeitaufwand bei der Installation auf der Hutschiene.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden
- Installation in gewerblichen Verteilungen
- Schutz von Endstromkreisen mit 32A Nennstrom
Technische Details
| Mitschaltender Neutralleiter | ja |
| Breite in Teilungseinheiten | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Polzahl (gesamt) | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 10 Quadratmillimeter |
| Bemessungsisolationsspannung Ui | 400 Volt |
| Unterputzmontage | nein |
| Auslösecharakteristik | C |
| Frequenz | 50 bis 60 Hertz |
| Bemessungsspannung | 230 Volt |
| Schutzart (IP) | IP20 |
| Überspannungskategorie | 3 |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 16 Quadratmillimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 Kiloampere |
| Einbautiefe | 44 Millimeter |
| Bemessungsstrom | 32 Ampere |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 70 Grad Celsius |
| Spannungsart | AC |
| Verschmutzungsgrad | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5272750 | EAN: 3606481324658 | Hersteller-Art.-Nr.: A9P54632
Häufig gestellte Fragen
Was bedeutet die Auslösekennlinie C bei diesem LS-Schalter?
Die C-Charakteristik ist für Stromkreise mit höheren Einschaltströmen ausgelegt, wie sie beispielsweise bei Motoren oder größeren Beleuchtungsanlagen vorkommen.
Kann der Leitungsschutzschalter in einer Standard-Verteilung montiert werden?
Ja, dank der Baubreite von nur einer Teilungseinheit passt er in jeden gängigen Installationsverteiler auf eine 35mm Hutschiene.
Ist ein mitschaltender Neutralleiter für meine Installation erforderlich?
Ein mitschaltender Neutralleiter erhöht die Sicherheit, da er bei einer Auslösung sowohl die Phase als auch den Neutralleiter sicher trennt.
Wie hoch ist das Ausschaltvermögen des iC40N?
Das Gerät bietet ein Bemessungsschaltvermögen von 6kA nach EN 60898 bzw. 10kA nach IEC 60947-2.
