Über dieses Produkt

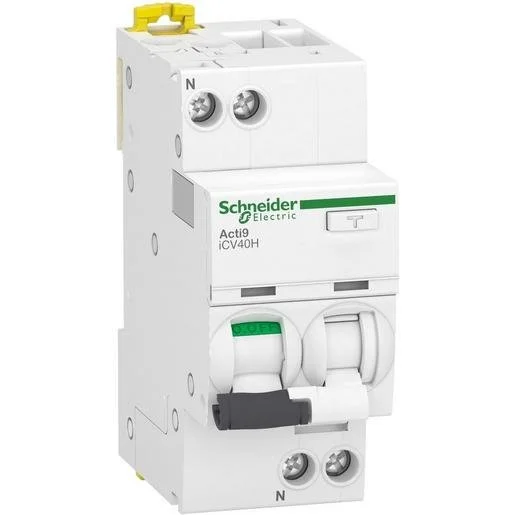

Der Schneider Electric Fehlerstrom-Leitungsschutzschalter Acti9 iCV40H kombiniert Schutzfunktionen effizient in einem 2-poligen Gerät. Als FI/LS-Kombination sichert dieser Personenschutzautomat Stromkreise gegen Fehlerströme und Überlast ab. Mit einer Bemessungsspannung von 230 Volt und einer Auslösecharakteristik C eignet sich die Einheit für den zuverlässigen Einsatz in Elektroinstallationen. Das Gerät bietet ein Bemessungsschaltvermögen von 10 kA und ist für einen Bemessungsfehlerstrom von 0,03 A ausgelegt. Durch die kompakte Bauweise von 2 Teilungseinheiten lässt sich das Modul platzsparend im Verteilerkasten montieren. Diese FI/LS-Kombination unterstützt eine sichere elektrische Absicherung Ihrer Anlagen und ist einfach online bei TELA zu beziehen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 10 kA Schaltvermögen: Bietet hohe Sicherheit bei Kurzschlüssen in der Anlage.
- Kompakte Bauform: Mit nur 2 Teilungseinheiten ideal für moderne Verteilerinstallationen.
- Typ A Schutz: Erkennt zuverlässig pulsierende Gleichfehlerströme im Wechselspannungsnetz.
- Mitschaltender Neutralleiter: Gewährleistet bei der Abschaltung eine vollständige Trennung des Stromkreises.
Anwendungsbereiche
- Wohnbau-Installation zur Absicherung von Endstromkreisen
- Nachrüstung bestehender Verteileranlagen
- Schutz von sensiblen elektrischen Verbrauchern in Gewerbeobjekten
Technische Details
| Verschmutzungsgrad | 3 |
| Schutzart (IP) | IP20 |
| Geeignet für Unterputz-Installation | nein |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 10 Quadratmillimeter |
| Bemessungsabschaltvermögen nach EN 61009 | 10 |
| Umgebungstemperatur während des Betriebs | -25 bis 60 Grad |
| Stoßstromfestigkeit | 0,25 Kiloampere |
| Fehlauslöseschutz | nein |
| Abschaltcharakteristik | unverzögert |
| Überspannungskategorie | 3 |
| Bemessungsisolationsspannung Ui | 400 Volt |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsspannung | 230 Volt |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsstrom | 13 Ampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 16 Quadratmillimeter |
| Auslösecharakteristik | C |
| Einbautiefe | 44 Millimeter |
| Mit Verriegelungsvorrichtung | nein |
| Polzahl (gesamt) | 2 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 Kiloampere |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Anzahl der abgesicherten Pole | 1 |
| Frequenz | 50/60 Hz |
| Spannungsart | AC |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5272319 | EAN: 3606481489548 | Hersteller-Art.-Nr.: A9DGH613
Häufig gestellte Fragen
Kann dieser FI/LS-Schalter in bestehenden Verteilern nachgerüstet werden?
Ja, dank der kompakten Bauweise von 2 Teilungseinheiten lässt sich der Schalter in der Regel problemlos in Standard-Verteilerkästen nachrüsten.
Welchen Schutz bietet der Typ A?
Der Typ A ist ein allstromsensitiver Fehlerstrom-Schutzschalter, der sowohl bei sinusförmigen Wechselfehlerströmen als auch bei pulsierenden Gleichfehlerströmen auslöst.
Was bedeutet die Auslösecharakteristik C?
Die C-Charakteristik ist für höhere Einschaltströme ausgelegt, wie sie beispielsweise bei Motoren oder größeren Beleuchtungsanlagen auftreten.
Ist der Neutralleiter bei diesem Gerät mitschaltend?
Ja, das Gerät verfügt über einen mitschaltenden Neutralleiter, was den Sicherheitsstandard bei Wartungs- oder Fehlerfällen erhöht.
