Description
Über dieses Produkt

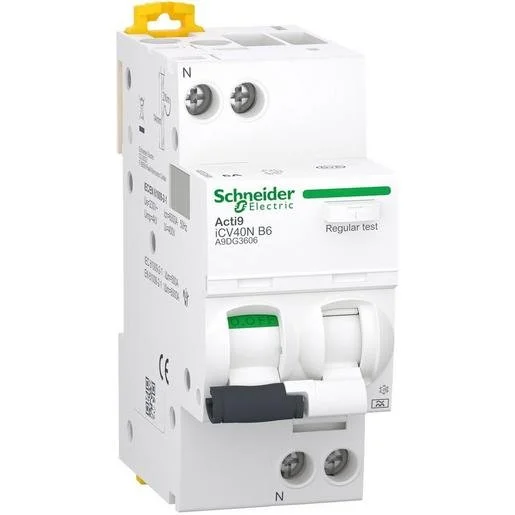

Der Schneider Electric Fehlerstrom-Leitungsschutzschalter Acti9 iCV40N kombiniert die Funktionen von FI-Schalter und Sicherungsautomat in einem kompakten Gerät. Diese 1+N-polige FI/LS-Kombination bietet zuverlässigen Schutz gegen Fehlerströme sowie Kurzschlüsse und Überlast in elektrischen Anlagen. Das Gerät arbeitet mit einer Auslösecharakteristik B und einem Bemessungsstrom von 6 Ampere bei einer Breite von nur 2 Teilungseinheiten. Dank der Typ A-Ausführung ist eine sichere Abschaltung bei sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen gewährleistet. Die Installation in Schaltkästen und Verteilern erfolgt effizient und platzsparend. Wenn Sie hochwertiges Elektromaterial in Österreich suchen, können Sie diesen Personenschutzautomaten bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompaktes Design: Nur 2 Teilungseinheiten Breite sparen wertvollen Platz im Verteilerkasten.
- Sichere Schutzfunktion: Kombination aus FI-Schutz und Leitungsschutz verhindert Stromunfälle und Leitungsschäden.
- Typ A Ausführung: Erkennt zuverlässig pulsierende Gleichfehlerströme sowie Wechselstromfehler.
- Auslösecharakteristik B: Optimal auf Standardanwendungen im Wohn- und Zweckbau abgestimmt.
Anwendungsbereiche
- Schutz von Endstromkreisen in Wohngebäuden
- Absicherung von elektrischen Installationen in gewerblichen Objekten
- Nachrüstung bestehender Verteiler zur Erhöhung der Personensicherheit
Technische Details
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 16 Quadratmillimeter |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Fehlauslöseschutz | nein |
| Bemessungsspannung | 230 Volt |
| Mitschaltender Neutralleiter | ja |
| Bemessungsstrom | 6 Ampere |
| Auslösecharakteristik | B |
| Breite in Teilungseinheiten | 2 |
| Mit Verriegelungsvorrichtung | ja |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Spannungsart | AC |
| Einbautiefe | 44 Millimeter |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 Kiloampere |
| Überspannungskategorie | 3 |
| Frequenz | 50/60 Hz |
| Verschmutzungsgrad | 3 |
| Fehlerstrom-Typ | A |
| Schutzart (IP) | IP20 |
| Bemessungsisolationsspannung Ui | 400 Volt |
| Polzahl (gesamt) | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 10 Quadratmillimeter |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 60 Grad |
| Abschaltcharakteristik | unverzögert |
| Geeignet für Unterputz-Installation | nein |
| Stoßstromfestigkeit | 0,25 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5272335 | EAN: 3606489443924 | Hersteller-Art.-Nr.: A9DG3606
Häufig gestellte Fragen
Was bedeutet die 1+N Ausführung bei diesem FI/LS?
Die 1+N Konfiguration bedeutet, dass ein Pol (die Phase) abgesichert ist, während der Neutralleiter mitgeschaltet wird, um den Stromkreis vollständig zu trennen.
Kann ich diesen FI/LS auch für 16A Stromkreise verwenden?
Nein, dieses spezielle Modell ist für einen Bemessungsstrom von 6 Ampere ausgelegt. Für höhere Stromstärken müssen Sie ein Modell mit entsprechendem Bemessungsstrom wählen.
Was ist der Vorteil von Typ A gegenüber AC-Typen?
FI-Schalter vom Typ A sind empfindlicher und lösen auch bei pulsierenden Gleichfehlerströmen aus, wie sie in modernen Haushaltsgeräten mit Elektronik vorkommen können.
Wofür wird die Charakteristik B verwendet?
Die Auslösecharakteristik B ist der Standard für allgemeine Leitungsschutzanwendungen, um Kabel und Leitungen vor Überlast und Kurzschluss zu schützen.
