Description
Über dieses Produkt

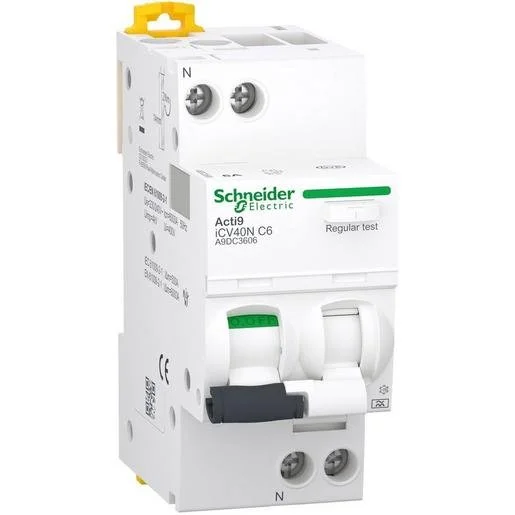

Der Schneider Electric Fehlerstrom-Leitungsschutzschalter Acti9 iCV40N kombiniert die Funktionen eines Leitungsschutzschalters und eines FI-Schalters in einem kompakten Gerät. Dieser Personenschutzautomat schützt Stromkreise in privaten und gewerblichen Anlagen zuverlässig vor Überstrom sowie gefährlichen Fehlerströmen. Die 1+N-Ausführung mit C-Charakteristik bietet eine präzise Absicherung bei 6 Ampere Bemessungsstrom. Durch die platzsparende Bauweise von 2 Teilungseinheiten ist dieses Elektromaterial für die Installation in modernen Verteilerkästen optimiert. Kunden in Österreich finden bei uns eine große Auswahl an passenden Schutzkomponenten für ihre Elektroinstallation zum online Bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 6 kA Schaltvermögen: Bietet hohe Sicherheit bei Kurzschlussereignissen im Netz.
- Auslösecharakteristik C: Ermöglicht ein sicheres Schalten bei induktiven Lasten mit höheren Einschaltströmen.
- Typ A Fehlerstromerkennung: Erkennt sinusförmige Wechsel- sowie pulsierende Gleichfehlerströme sicher.
- Kompaktes Design: Nur 2 Teilungseinheiten Breite sparen wertvollen Platz auf der Hutschiene.
Anwendungsbereiche
- Absicherung von Endstromkreisen in Wohngebäuden
- Schutz von Stromkreisen mit elektronischen Betriebsmitteln
- Ergänzung in Unterverteilungen für zuverlässigen Personenschutz
Technische Details
| Energiebegrenzungsklasse | 3 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Überspannungskategorie | 3 |
| Mit Verriegelungsvorrichtung | ja |
| Geeignet für Unterputz-Installation | nein |
| Frequenz | 50/60 Hz |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 bis 10 Quadratmillimeter |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 bis 60 Grad |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 bis 16 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Auslösecharakteristik | C |
| Breite in Teilungseinheiten | 2 |
| Fehlerstrom-Typ | A |
| Bemessungsspannung | 230 Volt |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 6 Ampere |
| Abschaltcharakteristik | unverzögert |
| Stoßstromfestigkeit | 0,25 Kiloampere |
| Einbautiefe | 44 Millimeter |
| Mitschaltender Neutralleiter | ja |
| Bemessungsisolationsspannung Ui | 400 Volt |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Fehlauslöseschutz | nein |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Verschmutzungsgrad | 3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5272076 | EAN: 3606489444105 | Hersteller-Art.-Nr.: A9DC3606
Häufig gestellte Fragen
Wofür wird ein FI/LS-Schalter eingesetzt?
Ein FI/LS-Schalter vereint Leitungsschutz und Fehlerstromschutz in einem Gerät, um sowohl die elektrische Anlage als auch Personen vor gefährlichen Strömen zu schützen.
Was bedeutet die C-Charakteristik beim A9DC3606?
Die C-Charakteristik ist für Stromkreise mit höheren Einschaltströmen geeignet, wie sie bei Motoren oder größeren Beleuchtungsanlagen vorkommen.
Ist der Neutralleiter bei diesem Modell mitschaltend?
Ja, der Acti9 iCV40N verfügt über einen mitschaltenden Neutralleiter, was für einen sicheren Betrieb und einfache Wartung sorgt.
Welchen Fehlerstrom erkennt dieser Schutzschalter?
Dieses Modell vom Typ A erkennt sowohl reine Wechselfehlerströme als auch pulsierende Gleichfehlerströme.
