Über dieses Produkt

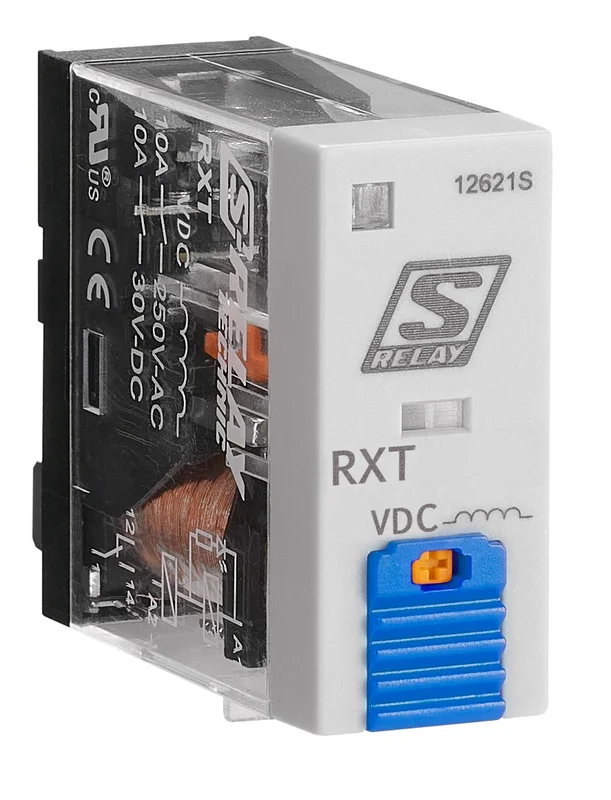

Das schmale Industrierelais RXT21LB2– von Schrack ist ein steckbares Interfacerelais mit zwei Wechslern und einer 12VDC Spule. Dieses Relais für die Serie RXT bietet eine Schaltleistung von 5A bei ohmscher Last und integriert eine Freilaufdiode sowie eine LED-Statusanzeige. Mit kompakten Abmessungen von 31x13x40 mm und einem Kontaktmaterial aus einer Silberlegierung gewährleistet es eine elektrische Lebensdauer von mindestens 10^5 Schaltspielen. Das Bauteil eignet sich für den Einsatz in professionellen Steuerungs- und Automatisierungssystemen, wo präzises Schalten auf engem Raum gefordert ist. Bei TELA erhalten Sie dieses Industriekomponente mit einer Lieferzeit von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 12VDC – passend für Standard-Steuerstromkreise
- 2 Wechsler-Kontakte: Ermöglicht flexible Schaltkonfigurationen
- Integrierte Freilaufdiode & LED: Schützt die Steuerungselektronik und zeigt den Schaltzustand an
- Kompaktes Design: Nur 13 mm Baubreite für platzsparende Montage auf Tragschienen
- Silberlegierung-Kontakte: Sorgt für eine dauerhafte Schaltperformance
Anwendungsbereiche
- Signalverarbeitung in industriellen Schaltschränken
- Steuerung von Aktoren in der Gebäudeautomation
- Interface-Ebene zwischen SPS und Feldebene
- Schaltung von Lasten in der Mess- und Überwachungstechnik
Technische Details
| EAN | 9004840878417 |
| Schaltleistung [Ohmsche Last] | 2000VA / 240W |
| VE | 20Stk |
| Vorteilscode CH | 8417-0005-01 |
| Anfangskontaktwiderstand | ≤ 50mΩOhm |
| Isolationswiderstand | ≥ 1000MΩ (500VDC)MΩ*km |
| LxBxH mm | 31x13x40 |
| Hersteller | Schrack Technik GmbH |
| Min. Umgebungstemperatur | -40°C |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Bemessungsspannung [Ohmsche Last] | 250VAC / 30VDC |
| Bemessungsstrom [Ohmsche Last] | 5A |
| Verlustleistung | 0,50W |
| Zwischen benachbarten Kontakten | 2000VAC/1min |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| BEST. NR. | RXT21LB2 |
| HLief-Artikel Nummer | RFT2CO012LTD1 |
| Anfängliche Durchschlagsfestigkeit | – |
| Verpackungseinheit | 1Stk |
| Luftdruck | 86 – 106kPa |
| Anzugsspannung DC | ≤ 75% (Bemessungsspannung)V |
| DC-Spule | 12V |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Nettogewicht | 0,02kg/Stk |
| Produktfamilie | RXT |
| Anzugszeit [bei Nennspannung] | ≤ 20msms |
| Vibrationsbeständigkeit | 10 – 55Hz |
| Ausstattung | LED; Freilaufdiode |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Kontaktstrom | 5A |
| Max. Umgebungstemperatur | 55°C |
| Kontaktmaterial | Silber Legierung |
| Zwischen Kontakt und Spule | 2000VAC/1min |
| Abfallspannung DC | ≥ 10% (Bemessungsspannung) |
| Zwischen geöffneten Kontakten | 1000VAC/1min |
| Schaltkontakte | 2 Wechsler |
| Optionales Zubehör | YRXT2010–; YRXT2110– |
| Leistungsaufnahme Spule [DC] | ~ 0,53WW |
| Schockfestigkeit | 10G |
| Abfallzeit [bei Nennspannung] | ≤ 10msms |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: RXT21LB2– | EAN: 9004840878417 | Hersteller-Art.-Nr.: RFT2CO012LTD1
Produktinformation
S-Relay, Serie RXT, mit Freilaufdiode, mit Rastschieber
Downloads
| Foto: Schmales Industrierelais, 2 Wechsler, 12VDC, 5A, LED und FD |
| Maßbild: Schmales Industrierelais, 2 Wechsler, 12VDC, 5A, LED und FD |
| Schaltbild: Schmales Industrierelais, 2 Wechsler, 12VDC, 5A, LED und FD |
| Montageanleitung: Schmales Industrierelais, 2 Wechsler, 12VDC, 5A, LED und FD |
| Elektrische Lebensdauer der Kontakte 1) ohmsche Last 2) induktive Last Maximales Schaltvermögen 1) ohmsche Last |
| 3D-Daten (.stp): Schmales Industrierelais, 2 Wechsler, 12VDC, 5A, LED und FD |
Suchbegriffe
Wechsler, Relay, Relais
Häufig gestellte Fragen
Was ist der Vorteil der integrierten Freilaufdiode beim Schrack RXT21LB2–?
Die Freilaufdiode schützt die Ansteuerelektronik des Relais, indem sie Induktionsspannungen beim Abschalten der Spule begrenzt. Dadurch wird die Lebensdauer der vorgeschalteten Halbleiterschaltungen deutlich erhöht.
Kann das RXT21LB2– Relais mit 5A ohmscher Last betrieben werden?
Ja, das Relais ist für einen Bemessungsstrom von 5A bei ohmscher Last ausgelegt. Es kann eine Schaltleistung von bis zu 2000VA bzw. 240W sicher schalten.
Welche Abmessungen hat das steckbare Interfacerelais RXT21LB2–?
Das Relais hat eine kompakte Bauform mit den Maßen 31 mm Länge, 13 mm Breite und 40 mm Höhe. Dies macht es besonders geeignet für platzkritische Installationen in Schaltschränken.
Ist für das Schrack RXT21LB2– Zubehör erhältlich?
Ja, für dieses S-Relay sind die optionalen Zubehörteile YRXT2010– sowie YRXT2110– verfügbar, die für die Montage und den Anschluss im System benötigt werden können.
