Über dieses Produkt
Das Leistungsrelais RMX72060– von Schrack ist ein robustes 3-Wechsler-Steckrelais mit einer Nennspannung von 60VDC und integrierter LED-Zustandsanzeige. Es schaltet Bemessungsströme bis zu 16A bei ohmschen Lasten und bietet eine elektrische Lebensdauer von mindestens 10^5 Schaltspielen. Die Abmessungen betragen 36x36x55 mm, wobei die Kontaktanschlüsse als Faston 187 ausgeführt sind. Der Betrieb ist in einem Umgebungstemperaturbereich von -40°C bis 55°C bei einer Luftfeuchtigkeit zwischen 35% und 85% möglich. Dieses RMX-Relais eignet sich primär für anspruchsvolle Schaltaufgaben in der Automatisierungs- und Haustechnik. Sie erhalten das Produkt mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 3 Wechsler – für komplexe Schaltlogiken in Steuersystemen.
- Nennspannung: 60VDC – ausgelegt für spezifische Gleichstrom-Steuerspannungen.
- Integrierte LED: Schnelle visuelle Zustandsprüfung während des laufenden Betriebs.
- Kontaktmaterial: Silberlegierung – gewährleistet geringe Übergangswiderstände und hohe Zuverlässigkeit.
- Schaltleistung: 6400VA / 480W – bewältigt zuverlässig hohe ohmsche Lasten.
Anwendungsbereiche
- Automatisierungstechnik und Schaltschrankbau
- Steuerung von Heizungs-, Lüftungs- und Klimaanlagen
- Industrielle Prozesssteuerung und Anlagenüberwachung
- Elektroinstallationen in der Haustechnik
Technische Details
| EAN | 9004840907490 |
| Nettogewicht | 0,09kg/Stk |
| Hersteller | Schrack Technik GmbH |
| Anfangskontaktwiderstand | ≤50mΩOhm |
| Produktfamilie | RMX |
| Zwischen geöffneten Kontakten | 1500VAC/1min |
| Optionales Zubehör | RMX78705–; RMX21803– |
| LxBxH mm | 36x36x55 |
| Min. Umgebungstemperatur | -40°C |
| Maximale Spannung | 110% (Bemessungsspannung)V |
| Vibrationsbeständigkeit | 12 – 55Hz |
| Elektrische Lebensdauer (Schaltspiele) | ≥ 10^5 Schaltspiele (1800 Schaltspiele/h) |
| Nennspannung | 60V-DC |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | REH3CO060LT |
| Abfallzeit [bei Nennspannung] | ≤ 20msms |
| Anzugsspannung DC | ≤ 75% (Bemessungsspannung)V |
| VE | 110Stk |
| Luftfeuchtigkeit | 35% – 85% RH% |
| Anzugszeit [bei Nennspannung] | ≤ 20msms |
| Luftdruck | 88 – 106kPa |
| Mechanische Lebensdauer | ≥ 10^7 Schaltspiele (18000 Schaltspiele/h) |
| Schaltkontakte | 3 Wechsler |
| Max. Umgebungstemperatur | 55°C |
| Bemessungsstrom [Ohmsche Last] | 16A |
| Bemessungsspannung [Ohmsche Last] | 400VAC / 30VDC |
| Kontaktmaterial | Silber Legierung |
| Abfallspannung DC | ≥ 10% (Bemessungsspannung) |
| Anfängliche Durchschlagsfestigkeit | ## |
| Zwischen benachbarten Kontakten | 4000VAC/1min |
| Verlustleistung | 1,60W |
| BEST. NR. | RMX72060 |
| Schockfestigkeit | 10G |
| Kontaktstrom | 16A |
| Spulendaten | ## |
| Schaltleistung [Ohmsche Last] | 6400VA / 480W |
| Zwischen Spule und Kontakten | 4000VAC/1minVAC |
| Isolationswiderstand | ≥ 100mΩ (500VDC)MΩ*km |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: RMX72060– | EAN: 9004840907490 | Hersteller-Art.-Nr.: REH3CO060LT
Downloads

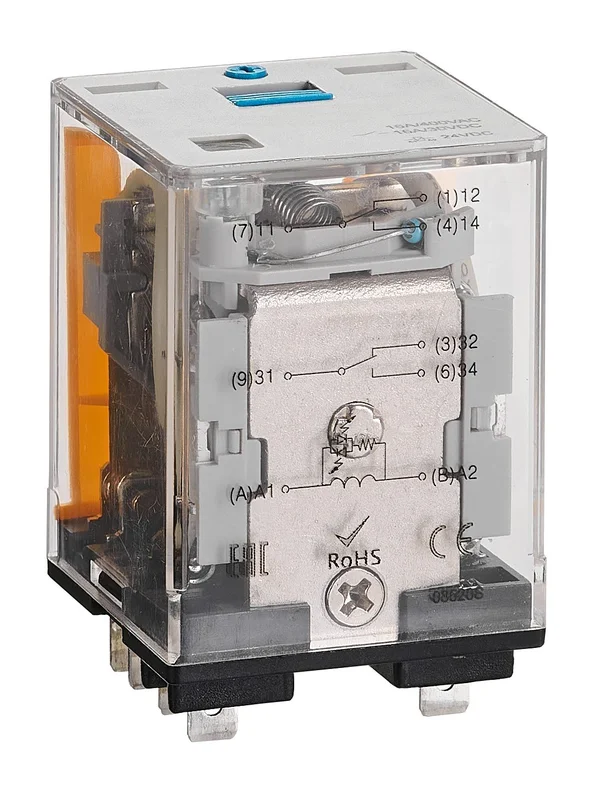

| Foto: Leistungsrelais, 3 Wechsler, 16A, 60VDC, mit LED |
| Elektrische Lebensdauer der Kontakte – ohmsche Last Maximales Schaltvermögen – ohmsche Last |
| Maßbild: Leistungsrelais, 3 Wechsler, 16A, 60VDC, mit LED |
| Schaltbild: Leistungsrelais, 3 Wechsler, 16A, 60VDC, mit LED |
| 3D-Daten (.stp): Leistungsrelais, 3 Wechsler, 16A, 60VDC, mit LED |
Suchbegriffe
Wechsler, Relay, Relais, RM732060, RM772060
Häufig gestellte Fragen
Wofür wird das Schrack RMX72060 Leistungsrelais verwendet?
Das RMX72060 ist ein 16A Steckrelais mit 3 Wechslern, das primär zum Schalten von elektrischen Lasten in Industrie- und Haustechnikanwendungen eingesetzt wird. Es dient zur galvanischen Trennung und zur Steuerung von Stromkreisen mittels 60VDC Steuerspannung.
Welche Schaltspannung und welcher Strom sind für das RMX72060 zulässig?
Das Relais ist für einen Bemessungsstrom von 16A bei ohmschen Lasten ausgelegt. Die Bemessungsspannung beträgt dabei bis zu 400VAC oder 30VDC, was eine hohe Flexibilität in verschiedenen elektrischen Schaltkreisen bietet.
Verfügt das RMX72060 Relais über eine optische Anzeige?
Ja, das Leistungsrelais RMX72060 von Schrack ist serienmäßig mit einer LED-Anzeige ausgestattet. Diese dient der schnellen und unkomplizierten Kontrolle des aktuellen Schaltzustandes direkt am Bauteil.
Wie wird das 3-Wechsler Relais RMX72060 montiert?
Das Relais ist als Steckrelais der Serie RMX konzipiert und verwendet Faston 187 Anschlüsse. Es wird üblicherweise in einen passenden RMX-Sockel gesteckt, was den Austausch bei Wartungsarbeiten oder Defekten deutlich vereinfacht.
