Pylontech 150-A-Zweipol-Schutzbox Batteriesicherheit

Description

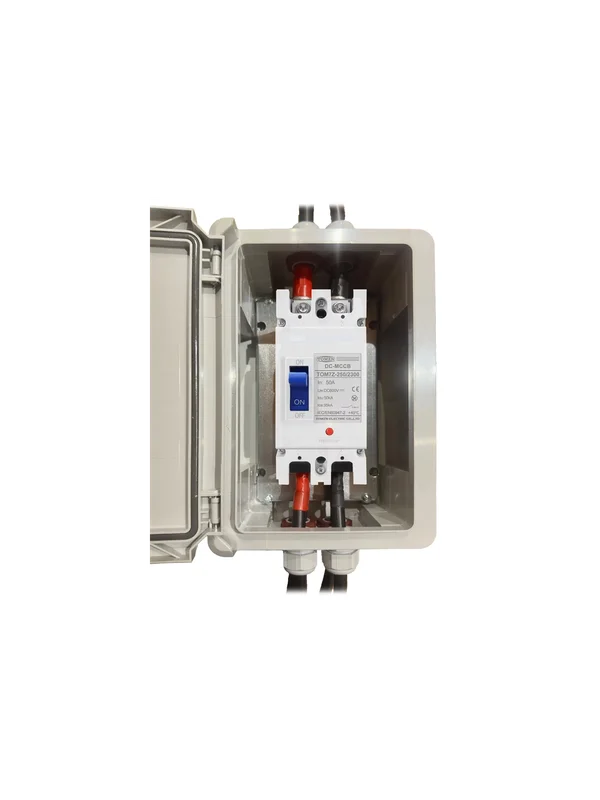

DC-Schutzbox 150 A, zweipolig, für Pylontech-Batterien – einbaufertig

Der 150-A-Schutzkasten für Pylontech-Batterien ist eine schlüsselfertige Lösung zur Absicherung Ihrer Anlagen. Dieser Kasten gewährleistet einen umfassenden zweipoligen Schutz, indem er gleichzeitig den Pluspol (+) und den Minuspol (-) isoliert und so maximale Sicherheit vor Überlastungen und Kurzschlüssen bietet.

Lieferumfang

Dieses Gehäuse wird komplett, vorverdrahtet und einbaufertig geliefert:

• IP65-Gehäuse: Vollständiger Schutz vor Staub und Spritzwasser.
• Zweipoliger Leistungsschalter 2P 150 A DC 1000 V: Gleichzeitiger Schutz beider Polaritäten.
• 2 Kabel à 50 mm² mit Kabelschuhen: Direkter und robuster Anschluss an den Wechselrichter.
• 2 Paar Pylontech-Batteriekabel: Spezielle Anschlüsse für eine sichere Verbindung.

Funktionsweise des Schaltschranks

Der Schaltkasten zentralisiert und sichert den Energiefluss Ihres Batterieparks:

• Die Pylontech-Batterien sind über spezielle Anschlüsse mit dem Schaltkasten verbunden.
• Zweipoliger Schutz: Der Leistungsschalter trennt beide Leitungen und gewährleistet so, dass im Falle einer Unterbrechung kein Reststrom vorhanden ist.
• Die Energie wird über die 50-mm²-Kabel stabil an den Wechselrichter verteilt.

Prinzip: Durch das gleichzeitige Unterbrechen beider Pole bietet dieses System eine echte galvanische Trennung und schützt so den Benutzer sowie die Elektronik des Wechselrichters.

Typische Anwendungen

• Anlagen mit Pylontech-Batterien US2000 / US3000 / US5000.
• Modulare Speichersysteme, die eine zuverlässige Trennung erfordern.
• Zweipoliger Schutz für Hybridanlagen (Victron, WKS usw.).

Kompatible Hybrid-Wechselrichter

• WKS Evo Circle PRO 6,5 kW
• Deye 3kW bis 6 kW

Vorteile des Gehäuses

• Zweipolige Sicherheit: Gleichzeitige Unterbrechung von (+) und (-) für erhöhten Schutz.
• Schlüsselfertige Lösung: Gehäuse, Pylontech-Steckverbinder und Leistungsschalter im Lieferumfang enthalten.
• Schnelle Installation: „Plug & Play“-Anschlusstechnik speziell für Pylontech-Batterien.
• Sichere Wartung: Rückstellbarer Leistungsschalter, der eine vollständige Isolierung des Batterieparks ermöglicht.

Inbetriebnahme

1. Überprüfen Sie, ob sich der zweipolige Schutzschalter in der Position OFF befindet.
2. Schließen Sie die Batteriekabel an die Pylontech-Batteriepacks an.
3. Schließen Sie die 50-mm²-Kabel an den Wechselrichter an.
4. Beachten Sie die Polarität (+ rot, – schwarz) an beiden Polen.
5. Schalten Sie den Leistungsschalter auf ON, um den Schutz zu aktivieren.

Weitere Informationen finden Sie in unserer Pylontech-Installationsanleitung.

Sicherheit und Wartung

• Zweipolige Abschaltung: Magnetische und thermische Trennung auf beiden DC-Leitungen.
• Kabel 50 mm²: Querschnitt ausgelegt für 150 A ohne Erwärmung.
• Wartung: Regelmäßige Sichtprüfung und manueller Test des Schutzschalters.

FAQ – 150-A-DC-Schutzschaltkasten für Pylontech-Batterien

1. Warum ist ein „zweipoliger“ Schutz für meine Batterien unverzichtbar? +

Der bipolare Schutz ermöglicht die gleichzeitige Unterbrechung des Pluspols (+) und des Minuspols (-). Dies gewährleistet eine vollständige galvanische Trennung Ihres Batterieparks. Im Falle einer Unterbrechung fließt kein Reststrom, wodurch die empfindliche Elektronik des Wechselrichters und der Benutzer bei Wartungsarbeiten geschützt werden.
