Über dieses Produkt

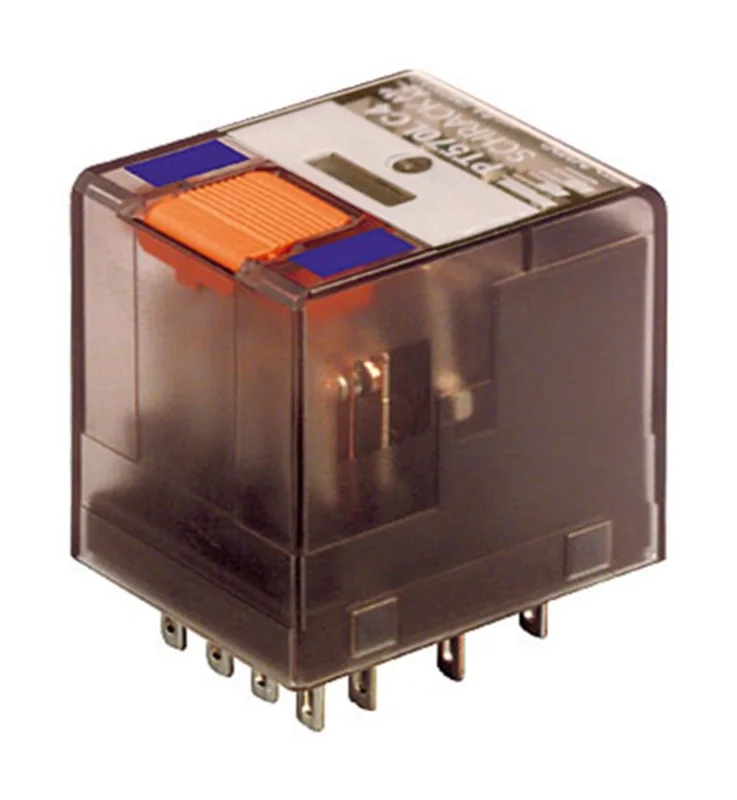

Das Miniatur-Relais PT570LC4– von Schrack ist ein Steckrelais mit 4 Wechslern, das durch seine integrierte LED und Freilaufdiode direkt einsatzbereit ist. Das Bauteil ist für eine Spulenspannung von 24VDC ausgelegt und schaltet Ströme bis zu 6A sicher. Mit Abmessungen von 34x28x21 mm lässt sich das Relais in kompakten Schaltschränken montieren und hält Umgebungstemperaturen von -25°C bis 70°C stand. Die Verlustleistung beträgt 0,85 Watt bei einem Gewicht von 0,03 kg pro Stück. Dieses Steckrelais der Serie PT findet Anwendung in der industriellen Automatisierung sowie in der Steuerungstechnik für Schaltvorgänge. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 24VDC — ermöglicht eine präzise Ansteuerung in gängigen Steuerspannungskreisen.
- 4 Wechsler: Ermöglicht das gleichzeitige Schalten von vier unabhängigen Stromkreisen.
- Integrierte LED & Freilaufdiode: Erleichtert die visuelle Zustandsprüfung und schützt die Steuerelektronik vor Spannungsspitzen.
- Kompaktes Design: Die Baugröße von 34x28x21 mm spart wertvollen Platz auf der Tragschiene oder Leiterplatte.
- Belastbarkeit: Kontaktstrom von 6A für vielfältige Anwendungen im Niederspannungsbereich.
Anwendungsbereiche
- Automatisierungstechnik zur Signaltrennung und -verstärkung
- Industrielle Schaltschrankverdrahtung
- Steuerung von Magnetventilen und kleineren Lasten in der Gebäudetechnik
Technische Details
| EAN | 9004840652239 |
| VE | 10Stk |
| CAD-Symbol | K |
| Schaltkontakte | 4 Wechsler |
| CAD-external terminals | 1 |
| Nettogewicht | 0,03kg/Stk |
| Verlustleistung | 0,85W |
| Optionales Zubehör | YRS50004–; YRS51004–; YRS50104– |
| Verpackungseinheit | 1Stk |
| DC-Spule | 24V |
| Produktfamilie | PT |
| HLief-Artikel Nummer | 7-1415541-0 |
| BEST. NR. | PT570LC4 |
| Ausstattung | LED; Freilaufdiode |
| Max. Umgebungstemperatur | 70°C |
| LxBxH mm | 34x28x21 |
| Min. Umgebungstemperatur | -25°C |
| Vorteilscode CH | 2239-0009-75 |
| Kontaktstrom | 6A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: PT570LC4– | EAN: 9004840652239 | Hersteller-Art.-Nr.: 7-1415541-0
Produktinformation
SCHRACK-Relais, Serie PT, mit Freilaufdiode (FD)
Downloads
| 3D-Daten (.stp): Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| CAD Zeichnung: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| Maßbild: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| Katalogseite: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD Katalogseite: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| Schaltbild: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
| Datenblatt: Miniatur-Relais, 4 Wechsler, 6A, 24VDC, mit LED und FD |
Suchbegriffe
Wechsler, Relay, Relais
Häufig gestellte Fragen
Wofür wird die integrierte Freilaufdiode am Schrack PT570LC4– benötigt?
Die Freilaufdiode im Miniatur-Relais dient dazu, die beim Abschalten der Spule entstehenden Induktionsspannungen zu begrenzen. Dies schützt angeschlossene elektronische Steuerungen vor Spannungsspitzen und erhöht die Lebensdauer des Relais sowie der vorgeschalteten Komponenten.
Kann das Schrack PT570LC4– direkt als Steckrelais auf einer Basis montiert werden?
Ja, dieses Modell ist speziell für die Steckmontage konzipiert. Es gehört zur Schrack Serie PT und kann problemlos mit passenden Sockeln für die Hutschienenmontage oder Leiterplattenbestückung kombiniert werden.
Wie erkenne ich den Schaltzustand des 24VDC Relais?
Das Relais ist mit einer integrierten LED ausgestattet, die den aktuellen Schaltzustand direkt am Gehäuse signalisiert. Dies ermöglicht eine schnelle und visuelle Funktionskontrolle während der Wartung oder Fehlersuche im Schaltschrank.
Ist das Schrack PT570LC4– für 4 Wechsler geeignet?
Ja, das Modell verfügt über 4 Wechsler-Kontakte. Damit lassen sich bis zu vier separate Lastkreise gleichzeitig über das 24VDC Steuersignal schalten, was eine hohe Flexibilität in der Anlagentechnik bietet.
