Über dieses Produkt

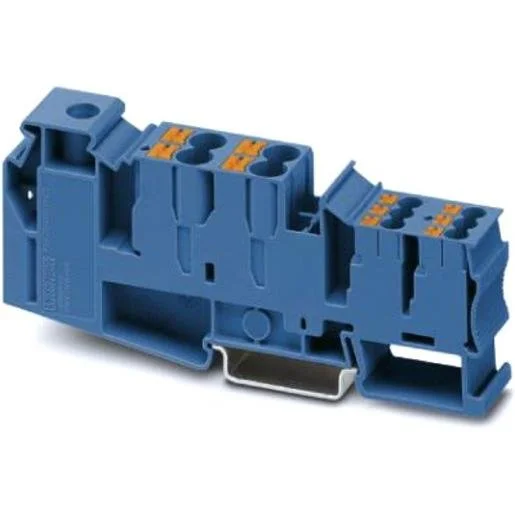

Die Phoenix Potenzialsammelklemme PTU 35/4X6/6X2,5 BU ist eine robuste Durchgangs-Reihenklemme für anspruchsvolle Elektroinstallationen. Diese blaue Mehrstockklemme kombiniert einen sicheren Schraubanschluss mit effizienten Federzuganschlüssen, was eine flexible Verdrahtung von Leiterquerschnitten zwischen 1,5 mm² und 50 mm² ermöglicht. Mit einem Bemessungsstrom von 105 Ampere und einer Bemessungsspannung von 1000 Volt ist das Bauteil für hohe elektrische Lasten ausgelegt. Die Montage erfolgt einfach auf Hutschienen der Bauform TH35. Durch die kompakte Bauweise von 16,3 mm Breite sparen Sie wertvollen Platz im Schaltschrank. Wenn Sie dieses hochwertige Elektromaterial in Österreich online kaufen möchten, finden Sie bei TELA genau die richtige Lösung für Ihre Projekte. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 105 A — ermöglicht den Anschluss leistungsstarker Stromkreise sicher und zuverlässig.
- Kombinierte Anschlusstechnik — Schraub- und Federzuganschluss bieten maximale Flexibilität bei der Drahtwahl.
- Weiter Querschnittsbereich — deckt Leiter von 1,5 mm² bis 50 mm² ab, ideal für diverse Verdrahtungsaufgaben.
- Kompaktes 16,3 mm Raster — optimiert den Platzbedarf auf der Hutschiene im Schaltschrankbau.
Anwendungsbereiche
- Industrielle Schaltschrankverdrahtung und Steuerungsbau.
- Verteilersysteme für hohe Stromstärken.
- Energieverteilung in elektrischen Anlagen.
- Anschluss von Potenzialsammelschienen in der Gebäudeinstallation.
Technische Details
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 35 Quadratmillimeter |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 50 Quadratmillimeter |
| Länge | 110,4 Millimeter |
| Breite/Rastermaß | 16,3 Millimeter |
| Bemessungsspannung | 1000 Volt |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 105 Ampere |
| Höhe bei niedrigstbauender Montageart | 48,8 Millimeter |
| Etagen intern gebrückt | nein |
| Abschlussplatte erforderlich | nein |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 50 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Farbe | blau |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-5235987 | EAN: 4055626170565 | Hersteller-Art.-Nr.: 3214081
Häufig gestellte Fragen
Für welche Leiterarten ist die Klemme geeignet?
Die Klemme ist für eindrähtige, feindrähtige sowie mehrdrähtige Leiter mit einem Querschnittsbereich von 1,5 bis 50 mm² geeignet.
Kann die Potenzialsammelklemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die Montage auf Hutschienen der Norm TH35 (NS 35) ausgelegt.
Welche maximale Spannung ist zulässig?
Das Modell ist für eine Bemessungsspannung von bis zu 1000 Volt ausgelegt.
Warum ist die Klemme in der Farbe Blau gehalten?
Die Farbe Blau dient gemäß Standard-Farbkodierungen in der Elektrotechnik üblicherweise zur Kennzeichnung des Neutralleiters (N).
