Über dieses Produkt

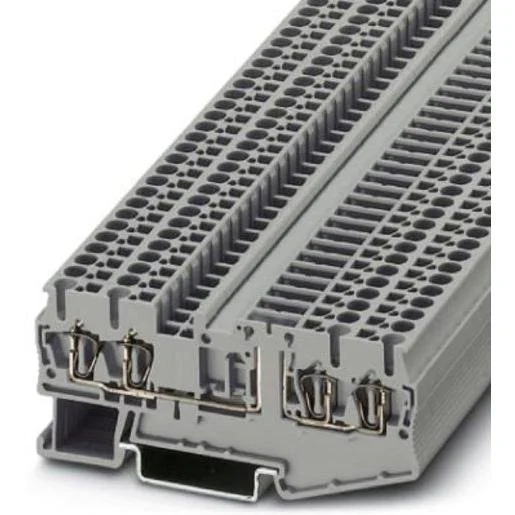

Die Phoenix ST 2,5-QUATTRO-TG Trennklemme ist ein präzises Bauteil für die elektrische Verbindungstechnik, das durch seinen sicheren Zugfederanschluss überzeugt. Die graue Reihenklemme bietet bei einer Breite von 5,2 mm vier Klemmstellen pro Etage und eignet sich für Leiterquerschnitte von 0,08 mm² bis 4 mm². Dank der robusten Ausführung aus Thermoplast ist sie für den Einsatz auf Hutschienen nach NS 35/7,5 und NS 35/15 ausgelegt. Diese Messertrennklemme ermöglicht eine zuverlässige Trennung und Messung in komplexen Schaltschränken und industriellen Anlagen. Elektriker und Techniker schätzen die hohe Flexibilität bei der Installation sowie die Langlebigkeit unter verschiedenen Betriebsbedingungen. Die einfache Montage auf der Hutschiene sorgt für eine strukturierte Verdrahtung in Ihren Projekten. Bestellen Sie Ihr professionelles Elektromaterial direkt online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet eine rüttelsichere Kontaktierung ohne zeitintensives Nachziehen der Schrauben.
- Vielseitiger Querschnitt: Unterstützt Leiter von 0,08 mm² bis 4 mm² für hohe Kompatibilität bei der Verdrahtung.
- Kompaktes Design: Mit nur 5,2 mm Rastermaß sparen Sie wertvollen Platz auf der Hutschiene im Verteiler.
- Robuster Werkstoff: Isolierkörper aus Thermoplast der Brennbarkeitsklasse V0 sorgt für Sicherheit im Betrieb.
Anwendungsbereiche
- Industrielle Automatisierungstechnik und Schaltschrankbau
- Mess- und Regelkreise zur präzisen Signaltrennung
- Verdrahtung von komplexen Steuerungen in der Gebäudetechnik
Technische Details
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsspannung | 400 Volt |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Montageart | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Farbe | grau |
| Anzahl der Etagen | 1 |
| Mit integrierter Prüfbuchse | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 bis 2,5 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Anzahl der Klemmstellen je Etage | 4 |
| Breite/Rastermaß | 5,2 Millimeter |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe bei niedrigstbauender Montageart | 36,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Bemessungsstrom In | 20 Ampere |
| Länge | 84 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-4668685 | EAN: 4017918890599 | Hersteller-Art.-Nr.: 3038451
Häufig gestellte Fragen
Benötige ich für die Montage der Phoenix ST 2,5-QUATTRO-TG eine Abschlussplatte?
Ja, bei dieser Trennklemme ist der Einsatz einer separaten Abschlussplatte zwingend erforderlich, um die seitliche Berührungssicherheit zu gewährleisten.
Ist die Klemme für den Einsatz in Messwandlerkreisen geeignet?
Ja, als Messwandlerklemme bzw. Messertrennklemme ermöglicht dieses Modell eine einfache Trennung von Signalwegen zu Wartungs- und Prüfzwecken.
Auf welche Tragschienen lässt sich die Klemme montieren?
Die Klemme ist für die Montage auf der Standard-Hutschiene TH35 (NS 35/7,5 und NS 35/15) vorgesehen.
Wie hoch ist die maximale Strombelastbarkeit?
Die Bemessungsstromstärke beträgt 20 Ampere bei einer Bemessungsspannung von 400 Volt.
