Über dieses Produkt

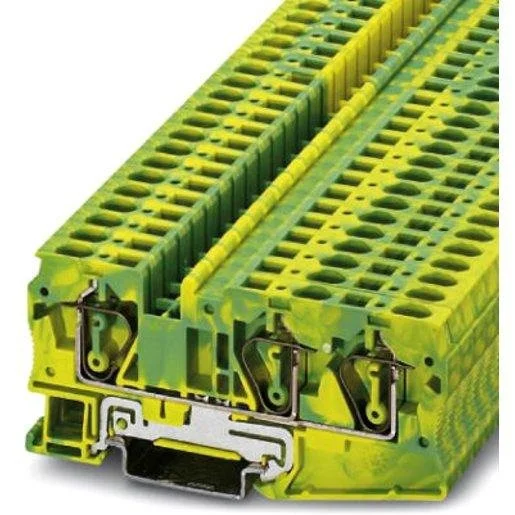

Die Phoenix Schutzleiter-Reihenklemme ST 6-TWIN-PE ist eine zuverlässige Lösung für die professionelle Erdung Ihrer Elektroinstallationen. Diese robuste PE-Klemme überzeugt durch den bewährten Zugfederanschluss, der einen sicheren und vibrationsfesten Kontakt für Leiterquerschnitte von 0,2 mm² bis 10 mm² gewährleistet. Mit insgesamt drei Anschlusspunkten auf einer Ebene ermöglicht das Modell eine effiziente Schirmleiter-Anbindung in Schaltschränken. Die Montage erfolgt mühelos auf der gängigen Hutschiene TH35. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen dieses Bauteil für anspruchsvolle industrielle Anwendungen direkt ab Lager. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Schnelle und wartungsfreie Leiterverbindung ohne Werkzeugaufwand.
- 3-Anschluss-Design: Erleichtert die Verdrahtung von Schirm- oder Schutzleitern bei begrenztem Platz.
- Breiter Querschnittsbereich: Flexibler Einsatz von 0,2 bis 10 mm² für unterschiedliche Leiterarten.
- Kompakte Bauweise: Mit 8,2 mm Breite optimiert für eine platzsparende Montage auf der Hutschiene.
Anwendungsbereiche
- Aufbau von Steuerungs- und Verteilerschränken in der Industrie.
- Verdrahtung von Maschinenanlagen mit erhöhten Anforderungen an die Vibrationssicherheit.
- Integration in komplexe Automatisierungssysteme der CLIPLINE-Serie.
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 10 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Montageart | Hutschiene TH35 |
| Anzahl der Klemmstellen je Etage | 3 |
| Höhe | 90,5 Millimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 6 Quadratmillimeter |
| PEN-Funktion möglich | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 6 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Tiefe | 43,5 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Leiter-Nennquerschnitt | 6 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 6 Quadratmillimeter |
| Farbe | grün/gelb |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Breite | 8,2 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-1883127 | EAN: 4017918877002 | Hersteller-Art.-Nr.: 3036482
Häufig gestellte Fragen
Welcher Querschnittsbereich wird abgedeckt?
Die Klemme ist für eindrähtige Leiter von 0,2 bis 10 mm² ausgelegt, feindrähtige Leiter können zwischen 0,2 und 6 mm² (mit oder ohne Aderendhülse) angeschlossen werden.
Ist eine Montage auf anderen Schienen als TH35 möglich?
Das Produkt ist für die Montage auf der Standard-Hutschiene TH35 (NS35/7,5 oder NS35/15) konzipiert.
Kann die Klemme für eine PEN-Funktion genutzt werden?
Nein, dieses spezifische Modell ST 6-TWIN-PE ist ausschließlich als Schutzleiter-Reihenklemme (PE) vorgesehen und nicht für eine PEN-Funktion geeignet.
Wird eine Abschlussplatte benötigt?
Ja, für dieses Modell ist der Einsatz einer separaten Abschlussplatte erforderlich, um den Berührungsschutz und die Isolierung seitlich zu gewährleisten.
