Über dieses Produkt

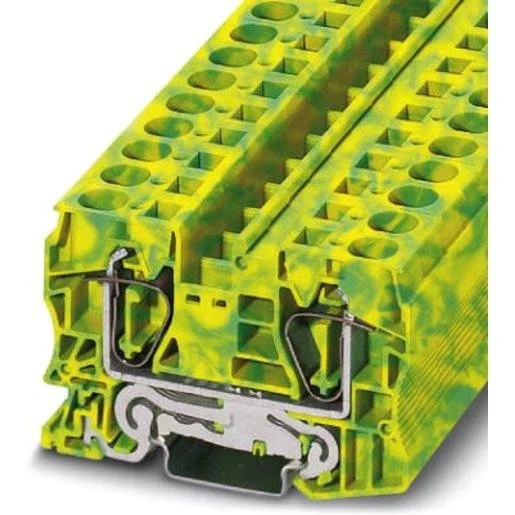

Die Phoenix ST 16-PE Zugfeder-Schutzleiterklemme ist eine zuverlässige Lösung für die sichere Erdung in Schaltanlagen und Verteilern. Als robuste Reihenklemme konzipiert, bietet sie einen großzügigen Anschlussquerschnitt von 0,2 mm² bis 25 mm² und ist für den Einsatz auf Hutschienen der Bauform TH35 optimiert. Durch den Federzuganschluss wird eine vibrationssichere Kontaktierung ermöglicht, die auch bei anspruchsvollen industriellen Bedingungen Bestand hat. Mit einer Breite von 12,2 mm und der charakteristischen grün-gelben Farbgebung lässt sie sich platzsparend und normgerecht in das CLIPLINE-System integrieren. Diese Erdungsklemme ist für Elektroinstallateure in Österreich die erste Wahl, wenn es um professionelles Elektromaterial für die zuverlässige Schirmung und Erdung geht. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sorgt für dauerhaft sicheren Halt der Leiter ohne Nachziehen.
- Großer Klemmbereich: 0,2 bis 25 mm² Querschnitt deckt vielseitige Einsatzszenarien ab.
- Kompaktes Design: Nur 12,2 mm Baubreite ermöglichen eine effiziente Nutzung des Platzes auf der Hutschiene.
- Hohe Stabilität: Isolierkörper aus Polyamid V0 bietet Schutz und Langlebigkeit bei Betriebstemperaturen bis 85 Grad Celsius.
Anwendungsbereiche
- Schaltschrankbau und industrielle Steuerungen
- Maschinenbau und Automatisierungstechnik
- Elektrische Verteilungen im Gewerbe- und Industriebereich
- Erdung von Schirmleitungen in komplexen Anlagen
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 25 Quadratmillimeter |
| Höhe | 80 Millimeter |
| Farbe | grün/gelb |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 16 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 16 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| PEN-Funktion möglich | nein |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 16 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Breite | 12,2 Millimeter |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Tiefe | 51,5 Millimeter |
| Anzahl der Etagen | 1 |
| Leiter-Nennquerschnitt | 16 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2408740 | EAN: 4017918821098 | Hersteller-Art.-Nr.: 3036165
Häufig gestellte Fragen
Ist für die Phoenix ST 16-PE eine Abschlussplatte zwingend erforderlich?
Ja, um den Abschluss der Reihenklemmenkombination gemäß den technischen Vorgaben sicherzustellen, ist bei diesem Modell eine Abschlussplatte erforderlich.
Für welche Hutschiene ist die Klemme geeignet?
Die Schutzleiterklemme ist für die Montage auf der Standard-Hutschiene TH35 ausgelegt.
Kann ich diese Klemme auch für feindrähtige Leiter nutzen?
Ja, feindrähtige Leiter mit einem Querschnitt von 0,2 bis 16 mm² können mit Aderendhülse sicher angeschlossen werden.
Ist eine PEN-Funktion mit dieser Klemme realisierbar?
Nein, dieses spezifische Modell (ST 16-PE) ist nicht für die PEN-Funktion vorgesehen, sondern dient primär als reine Schutzleiterklemme.
