Über dieses Produkt

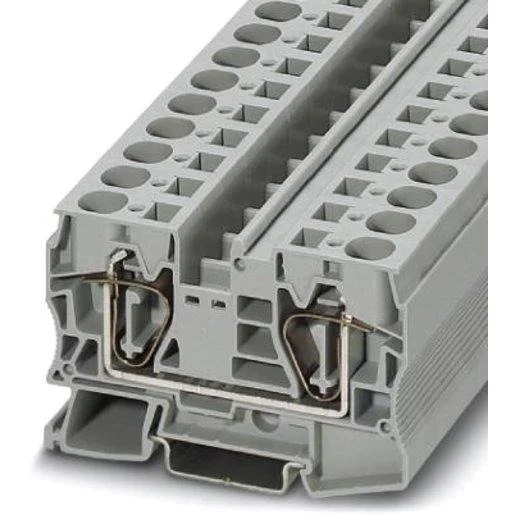

Die Phoenix ST 16 Durchgangsreihenklemme überzeugt als robuste, schraubenlose Reihenklemme für anspruchsvolle Elektroinstallationen. Diese Federzugklemme ermöglicht den Anschluss von Leiterquerschnitten zwischen 0,2 mm² und 25 mm² und ist für eine Bemessungsspannung von 1000 Volt ausgelegt. Mit ihrem kompakten Rastermaß von 12,2 mm und der einfachen Montage auf der Hutschiene TH35 bietet sie maximale Flexibilität bei der Verdrahtung in Schaltschränken. Die Ausführung als Federzuganschluss sorgt für eine dauerhafte und wartungsfreie Verbindung, selbst unter anspruchsvollen Bedingungen. Das Material aus Thermoplast erfüllt höchste Anforderungen und garantiert eine lange Lebensdauer. Kunden können dieses Elektromaterial für Oesterreich bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Zeitsparende, vibrationssichere Montage ohne Werkzeug für hohe Prozesssicherheit.
- Großer Klemmbereich: Flexibler Anschluss von 0,2 bis 25 mm² für vielfältige Verdrahtungsaufgaben.
- Explosionsgeschützte Ausführung: Eignung für Ex-e-Anwendungen erweitert den Einsatzbereich erheblich.
- Bemessungsstrom bis 76 A: Hohe Strombelastbarkeit für leistungsstarke Anwendungen im industriellen Bereich.
Anwendungsbereiche
- Industrielle Schaltschrankverdrahtung und Steuerungsbau
- Anlagenbau mit hohen Anforderungen an Vibrationsfestigkeit
- Energieverteilung in explosionsgefährdeten Bereichen (Ex e)
- Allgemeine Elektroinstallationen für feste Leiterverbindungen
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 25 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsstrom In | 76 Ampere |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 16 Quadratmillimeter |
| Farbe | grau |
| Bemessungsspannung | 1000 Volt |
| Länge | 80 Millimeter |
| Etagen intern gebrückt | nein |
| Montageart | Hutschiene TH35 |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Klemmstellen je Etage | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Breite/Rastermaß | 12,2 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2408767 | EAN: 4017918819309 | Hersteller-Art.-Nr.: 3036149
Häufig gestellte Fragen
Kann die ST 16 auch in explosionsgefährdeten Bereichen eingesetzt werden?
Ja, die Durchgangsreihenklemme verfügt über eine Zulassung für die explosionsgeschützte Ausführung Ex e und ist somit für den Einsatz in entsprechenden Bereichen zugelassen.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Der maximal anschließbare Leiterquerschnitt für eindrähtige Leiter beträgt 25 mm², bei feindrähtigen Leitern mit Aderendhülse bis zu 16 mm².
Benötige ich Spezialwerkzeug für den Federzuganschluss?
Nein, der Federzuganschluss ermöglicht den Leiteranschluss ohne Schraubvorgänge, was die Installationszeit deutlich verkürzt.
Ist eine Abschlussplatte zwingend erforderlich?
Ja, bei der Phoenix ST 16 ist eine Abschlussplatte für den ordnungsgemäßen Abschluss der Klemmenreihe zwingend erforderlich.
