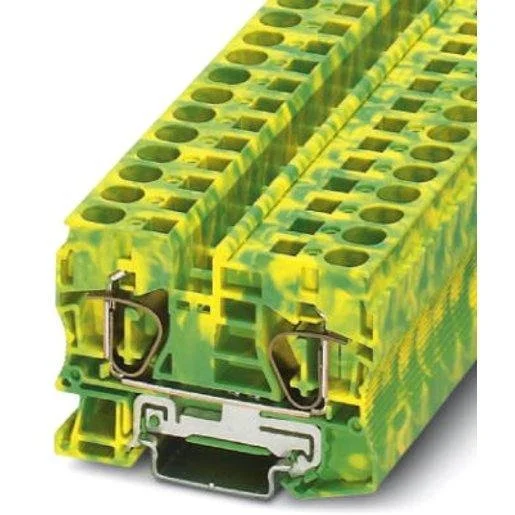

Die Phoenix Schutzleiter-Reihenklemme ST 10-PE ermöglicht eine sichere Erdung in Ihren elektrischen Anlagen. Diese einstöckige Reihenklemme ist mit einem robusten Zugfederanschluss ausgestattet, der Leiterquerschnitte von 0,2 mm² bis 16 mm² zuverlässig fixiert. Mit einer Baubreite von 10,2 mm eignet sie sich für die Montage auf Hutschiene TH35 und bietet eine hohe mechanische Stabilität. Sie finden dieses Elektromaterial für anspruchsvolle Schaltanlagen in ganz Österreich bei uns online. Die grüne Farbgebung sorgt für eine normgerechte Kennzeichnung als PE-Klemme in Ihrem Schaltschrankbau. Durch die durchdachte Konstruktion wird eine einfache Verdrahtung bei hoher Kontaktqualität gewährleistet. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine zeitsparende und rüttelsichere Leiterfixierung.
- Breiter Anschlussbereich: Geeignet für 0,2 bis 16 mm² Leiter für flexible Einsatzmöglichkeiten.
- Robuster Isolierkörper: Gefertigt aus Thermoplast mit Brennbarkeitsklasse V0 für hohe Sicherheit.
- Kompakte Bauweise: 10,2 mm Breite ermöglicht eine platzsparende Anreihung auf der Hutschiene.
Anwendungsbereiche
- Verteilung von Schutzleitern in industriellen Schaltanlagen.
- Einsatz in Steuerungsgehäusen für Maschinenbauanwendungen.
- Verdrahtung von Niederspannungsverteilungen.
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 16 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Breite | 10,2 Millimeter |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 10 Quadratmillimeter |
| Leiter-Nennquerschnitt | 10 Quadratmillimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Tiefe | 50,3 Millimeter |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| PEN-Funktion möglich | nein |
| Höhe | 71,5 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 10 Quadratmillimeter |
| Farbe | grün/gelb |
| Werkstoff des Isolierkörpers | Thermoplast |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2408775 | EAN: 4017918819095 | Hersteller-Art.-Nr.: 3036136
Häufig gestellte Fragen
Benötige ich für die Phoenix ST 10-PE eine Abschlussplatte?
Ja, für dieses Modell ist der Einsatz einer separaten Abschlussplatte zwingend erforderlich, um die Berührungssicherheit an der offenen Seite zu gewährleisten.
Ist die Klemme für starrdrähtige Leiter geeignet?
Ja, die Klemme ist für eindrähtige Leiter mit einem Querschnitt von 0,2 bis 16 mm² ausgelegt.
Kann die Klemme auch als PEN-Klemme verwendet werden?
Nein, die ST 10-PE ist ausschließlich als Schutzleiterklemme konzipiert und unterstützt keine PEN-Funktion.
Auf welcher Hutschiene lässt sich die Klemme montieren?
Die Montage ist für die standardmäßige Hutschiene TH35 (NS 35) vorgesehen.
