Über dieses Produkt

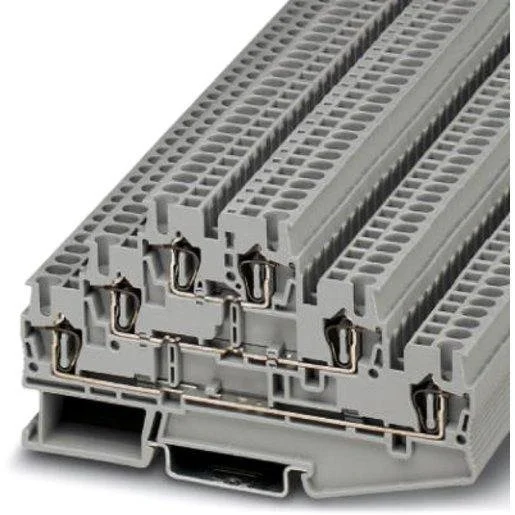

Die Phoenix Mehrstockklemme ST 2,5-3L ist eine kompakte Durchgangsreihenklemme für anspruchsvolle Schaltschrankverdrahtungen. Mit ihrer dreistöckigen Bauweise ermöglicht diese steckbare Reihenklemme eine hohe Packungsdichte auf der Hutschiene bei einer Breite von nur 5,2 mm. Der zuverlässige Federzuganschluss sorgt für eine vibrationssichere Kontaktierung von Leitern mit einem Querschnitt von 0,08 bis 4 mm². Diese graue Mehrstockklemme eignet sich exzellent für komplexe Steuerungssysteme und Verteilergehäuse in der Elektrotechnik. Die robuste Ausführung aus Thermoplast garantiert eine sichere Anwendung in einem Betriebstemperaturbereich von -60 bis 85 Grad Celsius. Als Experte für Elektromaterial in Österreich bieten wir Ihnen dieses Phoenix-Modell direkt für Ihr Projekt zur Auswahl an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Dreistöckiges Design: Maximale Platzersparnis auf der Hutschiene durch kompakte Etagenanordnung.
- Federzuganschluss: Zeitsparende und werkzeuglose Installation mit hoher Vibrationsfestigkeit.
- Breiter Querschnittsbereich: Flexibler Einsatz für feindrähtige und eindrähtige Leiter von 0,08 bis 4 mm².
- Kompakte Bauweise: Geringe Baubreite von nur 5,2 mm ermöglicht hohe Klemmstellendichte.
Anwendungsbereiche
- Verdrahtung in industriellen Schaltschränken
- Platzsparende Steuerungstechnik
- Anlagenbau und Automatisierungstechnik
- Verteilerkästen für kompakte Installationen
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 bis 4 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsspannung | 500 Volt |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 bis 2,5 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Höhe bei niedrigstbauender Montageart | 58 Millimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Etagen | 3 |
| Bemessungsstrom In | 20 Ampere |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Breite/Rastermaß | 5,2 Millimeter |
| Länge | 99,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-1883097 | EAN: 4017918876173 | Hersteller-Art.-Nr.: 3036042
Häufig gestellte Fragen
Benötigt diese Mehrstockklemme eine Abschlussplatte?
Ja, für dieses Modell ist eine Abschlussplatte zwingend erforderlich, um die offenen Seiten der Reihenklemme fachgerecht abzuschließen.
Welche Leiterquerschnitte kann ich anschließen?
Sie können eindrähtige Leiter bis 4 mm² und feindrähtige Leiter bis 2,5 mm² (mit oder ohne Aderendhülse) anschließen.
Ist die Klemme für Hutschienen geeignet?
Ja, die Montage erfolgt einfach und sicher auf einer Hutschiene TH35.
Sind die Etagen intern gebrückt?
Nein, bei dieser Klemme sind die drei Etagen nicht intern gebrückt, was eine flexible individuelle Verdrahtung pro Ebene ermöglicht.
