Über dieses Produkt

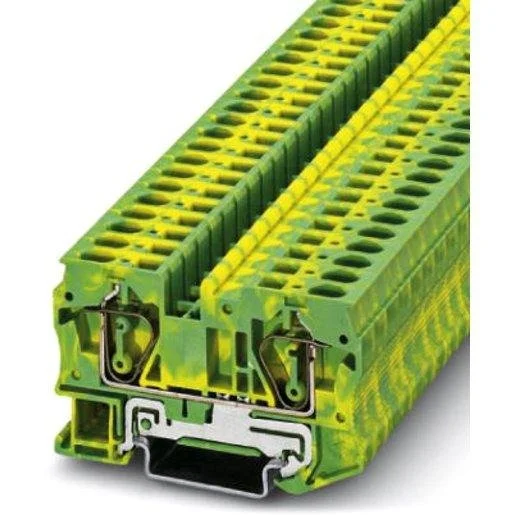

Die Phoenix Schutzleiter-Reihenklemme ST 6-PE dient der zuverlässigen Erdung elektrischer Anlagen in Österreich. Als Teil der CLIPLINE-Serie überzeugt diese Erdklemme durch ihre robuste Bauweise für den professionellen Einsatz auf der Hutschiene TH35. Mit einem Bemessungsquerschnitt von 6 mm² bietet die PE-Klemme eine sichere Verbindung für Leiter von 0,2 mm² bis 10 mm². Die integrierte Zugfederanschluss-Technik ermöglicht eine zeitsparende Installation und eine dauerhaft vibrationssichere Kontaktierung. Die markante grün-gelbe Kennzeichnung gewährleistet eine eindeutige Zuordnung im Schaltschrankbau. Dank des hochwertigen Polyamid-Isolierkörpers ist das Bauteil für anspruchsvolle Umgebungen ausgelegt. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Sorgt für eine schnelle und rüttelfeste Leiterfixierung ohne Werkzeugaufwand.
- Großer Klemmbereich: Geeignet für Leiter von 0,2 bis 10 mm² für hohe Flexibilität bei der Verdrahtung.
- Kompakte Bauform: Mit 8,2 mm Baubreite für eine platzsparende Montage auf der Hutschiene TH35.
- V0-Brennbarkeitsklasse: Erfüllt hohe Sicherheitsanforderungen durch flammwidriges Gehäusematerial.
Anwendungsbereiche
- Verteilung und Erdung in Schaltschränken und Schaltanlagen.
- Installationstechnik für Industrie- und Gebäudeanwendungen.
- Anschluss von Schirm- und Schutzleitern in komplexen elektrischen Systemen.
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 10 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Leiter-Nennquerschnitt | 6 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 6 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| PEN-Funktion möglich | nein |
| Breite | 8,2 Millimeter |
| Farbe | grün/gelb |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 6 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Höhe | 69,5 Millimeter |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 6 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Tiefe | 43,5 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2357623 | EAN: 4017918186968 | Hersteller-Art.-Nr.: 3031500
Häufig gestellte Fragen
Ist für die Phoenix ST 6-PE eine Abschlussplatte erforderlich?
Ja, bei der Verwendung dieser Schutzleiterklemme ist der Einsatz einer passenden Abschlussplatte notwendig, um den Berührungsschutz und die ordnungsgemäße Trennung zu gewährleisten.
Kann die Klemme für PEN-Leiter genutzt werden?
Nein, die ST 6-PE ist rein als Schutzleiterklemme konzipiert und unterstützt keine kombinierte PEN-Funktion.
Welcher Leitertyp kann angeschlossen werden?
Es können eindrähtige, mehrdrähtige sowie feindrähtige Leiter im Bereich von 0,2 mm² bis 10 mm² (je nach Ausführung mit Aderendhülse) sicher kontaktiert werden.
Auf welcher Hutschiene wird die Klemme montiert?
Die Klemme ist für die Montage auf der Standard-Hutschiene TH35 (NS 35) nach Industrienorm ausgelegt.
