Über dieses Produkt

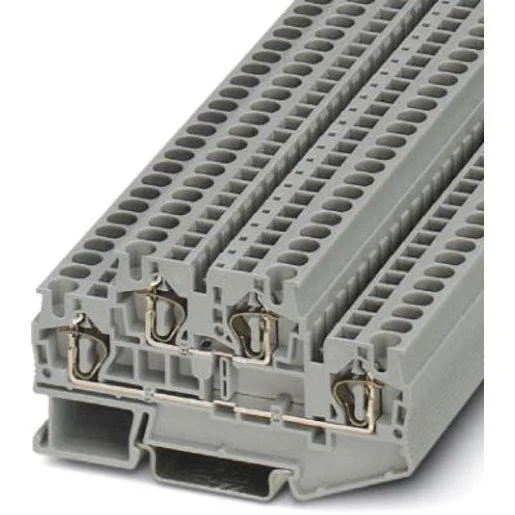

Die Phoenix STTB 4 Doppelstock-Reihenklemme bietet eine effiziente Lösung für die Verdrahtung in Schaltschränken. Diese schraubenlose Reihenklemme ermöglicht durch den Zugfederanschluss eine sichere und dauerhafte Kontaktierung von Leitern mit Querschnitten von 0,08 mm² bis 6 mm². Als Mehrstockklemme konzipiert, reduziert sie den Platzbedarf auf der Hutschiene erheblich, was sie zu einem unverzichtbaren Bauteil für kompakte Elektroinstallationen macht. Die Montage erfolgt einfach auf Tragschienen des Typs NS 35. Mit ihrer Bemessungsspannung von 500 Volt und der robusten Ausführung aus Thermoplast eignet sie sich für anspruchsvolle industrielle Umgebungen. Wenn Sie professionelles Elektromaterial in Österreich online bestellen möchten, ist diese Durchgangsreihenklemme eine exzellente Wahl für Ihre Projekte. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zugfederanschluss: Ermöglicht eine zeitsparende und vibrationssichere Montage der Leiter.
- Doppelstock-Design: Platzsparende Verdrahtung auf zwei Ebenen bei nur 6,2 mm Baubreite.
- Großer Klemmbereich: Flexibilität bei Leiterquerschnitten von 0,08 bis 6 mm² für vielseitige Anwendungen.
- Explosionsgeschützt: Zertifizierte ‚Ex e‘ Ausführung für den Einsatz in sicherheitsrelevanten Bereichen.
Anwendungsbereiche
- Schaltschrankbau und industrielle Steuerungsanlagen
- Verteilungstechnik in Gebäuden und Industrieanlagen
- Verdrahtung von Sensor- und Aktor-Schnittstellen
- Platzkritische Installationen auf Hutschienenmontage
Technische Details
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 500 Volt |
| Anzahl der Etagen | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 bis 4 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Bemessungsstrom In | 30 Ampere |
| Etagen intern gebrückt | nein |
| Breite/Rastermaß | 6,2 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 bis 6 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 4 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Länge | 83,5 Millimeter |
| Höhe bei niedrigstbauender Montageart | 47,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 bis 4 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2712962 | EAN: 4017918186920 | Hersteller-Art.-Nr.: 3031429
Häufig gestellte Fragen
Ist für die Phoenix STTB 4 eine Abschlussplatte erforderlich?
Ja, aufgrund der offenen Bauweise der letzten Klemme im Klemmenblock ist eine seitliche Abschlussplatte zwingend erforderlich, um den Berührungsschutz zu gewährleisten.
Welche Leiterquerschnitte können mit dieser Klemme verarbeitet werden?
Die Klemme unterstützt eindrähtige Leiter von 0,08 bis 6 mm² sowie feindrähtige Leiter von 0,08 bis 4 mm².
Ist die Klemme für Hutschienen geeignet?
Ja, die Klemme ist für die standardmäßige Montage auf Hutschiene TH35 (NS 35) ausgelegt.
Kann die Klemme in explosionsgefährdeten Bereichen verwendet werden?
Ja, das Modell verfügt über die Zulassung als explosionsgeschützte Ausführung (Ex e).
