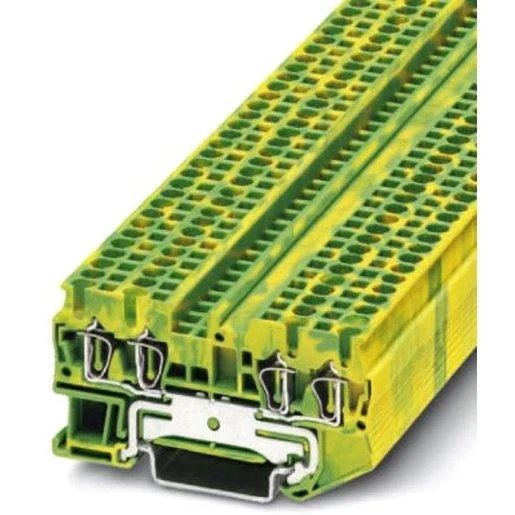

Die Phoenix Schutzleiter-Reihenklemme ST 2,5-Quattro-PE ist ein unverzichtbares Element für die sichere Erdung in Ihrer Elektroinstallation. Diese Schutzleiterklemme bietet vier Anschlusspunkte für eine effiziente Verdrahtung auf der Hutschiene TH35. Mit einem Bemessungsquerschnitt von 2,5 mm² ermöglicht die Erdklemme einen flexiblen Leiteranschluss von 0,08 bis 4 mm². Dank der bewährten Federzuganschlusstechnik wird eine dauerhaft sichere Verbindung ohne zeitaufwändiges Schrauben gewährleistet. Sie können dieses Elektromaterial bequem online bei TELA in Österreich bestellen, um Ihre Projekte professionell umzusetzen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Schnelle und vibrationssichere Leiterkontaktierung.
- 4 Klemmstellen: Ermöglicht eine kompakte und übersichtliche Potenzialverteilung.
- Farbe grün/gelb: Klare Kennzeichnung gemäß gängiger Erdungsstandards.
- Polyamid-Gehäuse: Robustes und flammwidriges Material für hohe Betriebssicherheit.
- Hutschienenmontage: Einfache und schnelle Installation auf NS35-Systemen.
Anwendungsbereiche
- Schaltschrankbau und Steuerungsbau
- Verteilerkasten-Installation in Wohn- und Gewerbegebäuden
- Industrielle Automatisierungstechnik
- Sichere Schutzleiterführung in komplexen Verdrahtungssystemen
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Höhe | 72 Millimeter |
| Leiter-Nennquerschnitt | 2,5 Quadratmillimeter |
| PEN-Funktion möglich | nein |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anzahl der Klemmstellen je Etage | 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 bis 4 Quadratmillimeter |
| Breite | 5,2 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 bis 2,5 Quadratmillimeter |
| Tiefe | 36,5 Millimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 bis 2,5 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2469553 | EAN: 4017918186807 | Hersteller-Art.-Nr.: 3031322
Häufig gestellte Fragen
Ist für diese Schutzleiterklemme eine Abschlussplatte notwendig?
Ja, für die korrekte Montage und zum Schutz der seitlichen Kontakte ist die Verwendung einer passenden Abschlussplatte bei diesem Modell erforderlich.
Kann diese Reihenklemme auch für PEN-Leiter verwendet werden?
Nein, dieses Modell ist explizit als Schutzleiter-Reihenklemme ausgelegt und unterstützt keine PEN-Funktion.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Der maximal anschließbare Leiterquerschnitt bei eindrähtigen Leitern beträgt 4 Quadratmillimeter.
Ist die Klemme für Hutschienen geeignet?
Ja, die Klemme ist für die Montage auf Hutschienen des Typs TH35 (NS35) optimiert.
