Über dieses Produkt

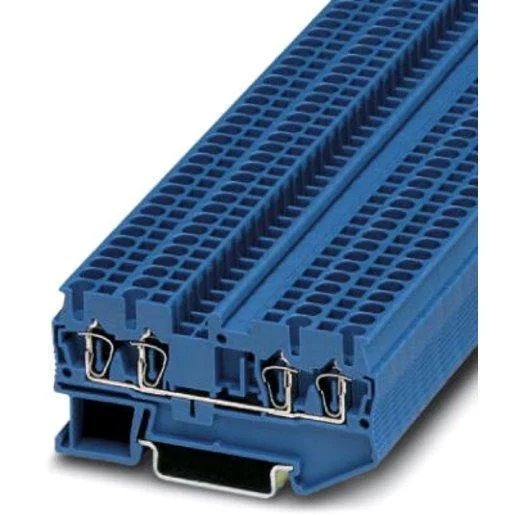

Die Phoenix Durchgangsreihenklemme ST 2,5-QUATTRO BU ermöglicht eine effiziente Leiterverdrahtung in anspruchsvollen Schaltschränken. Als schraubenlose Reihenklemme mit Federzuganschluss bietet sie vier Klemmstellen auf nur 5,2 mm Breite, was Platz auf der Hutschiene spart. Das Modul ist für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt und in der Farbe Blau für Neutralleiteranwendungen konzipiert. Dank der robusten Thermoplast-Konstruktion und der Eignung für Ex-e-Bereiche ist sie für industrielle Anforderungen bestens gerüstet. Durch die einfache Montage auf NS 35 Hutschienen integrieren Sie diese Komponente unkompliziert in Ihre Anlage. Setzen Sie auf bewährte Industrietechnik und kaufen Sie Ihr Elektromaterial bequem bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Schnelle und vibrationssichere Leitermontage ohne Schraubendreher.
- Kompaktes Design: 4 Klemmstellen auf 5,2 mm Baubreite für eine hohe Packungsdichte.
- Großer Klemmbereich: Flexibler Einsatz für Leiterquerschnitte von 0,08 bis 4 mm².
- Explosionsschutz: Ex-e-Zulassung erlaubt den Einsatz in sicherheitskritischen Bereichen.
- Thermoplast-Gehäuse: Hohe thermische Beständigkeit und Brennbarkeitsklasse V0 nach UL 94.
Anwendungsbereiche
- Schaltschrank- und Steuerungsbau für Industrieanlagen
- Verteilerkästen in der Gebäudetechnik
- Verdrahtung von Sensorik- und Aktorik-Schnittstellen
- Anwendungen im Bereich des Explosionsschutzes
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 bis 4 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Montageart | Hutschiene TH35 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Farbe | blau |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 bis 2,5 Quadratmillimeter |
| Breite/Rastermaß | 5,2 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Bemessungsstrom In | 24 Ampere |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Klemmstellen je Etage | 4 |
| Höhe bei niedrigstbauender Montageart | 36,5 Millimeter |
| Anzahl der Etagen | 1 |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 bis 2,5 Quadratmillimeter |
| Länge | 72 Millimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2357518 | EAN: 4017918186791 | Hersteller-Art.-Nr.: 3031319
Häufig gestellte Fragen
Welchen Vorteil bietet der Federzuganschluss?
Der Federzuganschluss ermöglicht eine schnellere Installation gegenüber Schraubklemmen und ist zudem wartungsfrei, da die Federkraft den Leiter dauerhaft sicher kontaktiert.
Ist diese Klemme für Neutralleiter geeignet?
Ja, aufgrund der blauen Farbgebung wird die ST 2,5-QUATTRO BU standardmäßig als Neutralleiter-Reihenklemme in Schaltschränken eingesetzt.
Welche Hutschienen sind kompatibel?
Die Klemme ist für die Montage auf standardmäßigen Hutschienen des Typs NS 35 (TH35 nach DIN EN 60715) ausgelegt.
Ist eine Abschlussplatte zwingend erforderlich?
Ja, für dieses Modell ist eine seitliche Abschlussplatte erforderlich, um die offenen Seiten der Klemme sicher zu verschließen.
