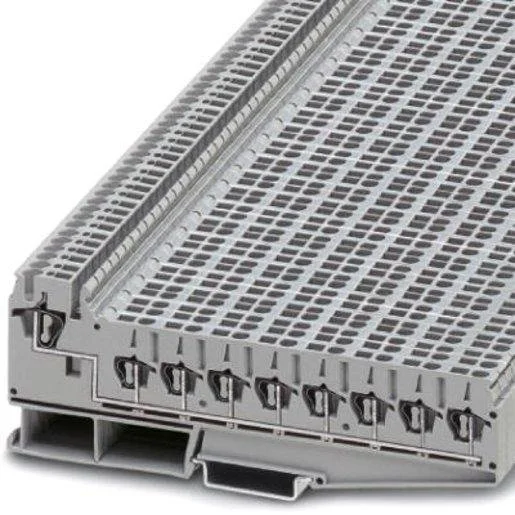

Der Phoenix Potenzialverteiler ZPV 1,5/2,5 (8/1) ist eine spezialisierte Durchgangs-Reihenklemme für den professionellen Schaltschrankbau. Mit zwei Etagen und jeweils acht Klemmstellen ermöglicht dieses Bauteil eine platzsparende und übersichtliche Potenzialverteilung in elektrischen Anlagen. Dank der schraubenlosen Zugfederanschlusstechnik lassen sich Leiter von 0,14 bis 4 mm² schnell und sicher kontaktieren. Die Montage erfolgt einfach und zuverlässig auf Hutschienen des Typs TH35. Das robuste Gehäuse aus Thermoplast bietet eine hohe thermische Stabilität für anspruchsvolle Betriebsumgebungen in Österreich. Diese Reihenklemme ist die effiziente Lösung für strukturierte Verdrahtungsprojekte, bei denen Zuverlässigkeit und eine hohe Packungsdichte entscheidend sind. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Schraubenlose Kontaktierung für zeitsparende und vibrationsfeste Leiteranbindung.
- 2 Etagen mit je 8 Klemmstellen: Ermöglicht eine extrem hohe Verdrahtungsdichte auf nur 5,2 mm Baubreite.
- Bemessungsstrom von 24 Ampere: Ausgelegt für leistungsstarke Anwendungen in der Steuerungs- und Automatisierungstechnik.
- Hutschiene TH35 Montage: Standardisierte Bauform für einfache Integration in bestehende Verteilersysteme.
Anwendungsbereiche
- Industrielle Steuerungstechnik und Schaltschrankbau
- Verteilerkästen in der Gebäudetechnik
- Energieverteilung in Maschinenbau-Applikationen
- Modularer Aufbau von Klemmenleisten
Technische Details
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 8 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 bis 2,5 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Anzahl der Etagen | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Etagen intern gebrückt | nein |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsstrom In | 24 Ampere |
| Länge | 141 Millimeter |
| Breite/Rastermaß | 5,2 Millimeter |
| Bemessungsspannung | 500 Volt |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Höhe bei niedrigstbauender Montageart | 51 Millimeter |
| Farbe | grau |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2358093 | EAN: 4017918169572 | Hersteller-Art.-Nr.: 3031047
Häufig gestellte Fragen
Kann der Potenzialverteiler direkt auf der Hutschiene montiert werden?
Ja, der ZPV 1,5/2,5 ist für die Montage auf der Standard-Hutschiene TH35 (NS 35) ausgelegt.
Ist eine Abschlussplatte für dieses Modell zwingend erforderlich?
Ja, laut technischer Spezifikation ist bei diesem Bauteil eine Abschlussplatte erforderlich, um den Berührungsschutz zu gewährleisten.
Welche Leiterarten können am Federzuganschluss angeschlossen werden?
Es können eindrähtige, feindrähtige (mit oder ohne Aderendhülse) sowie mehrdrähtige Leiter im Bereich von 0,14 bis 4 mm² verwendet werden.
Ist das Produkt für den Einsatz in explosionsgefährdeten Bereichen zugelassen?
Nein, der Potenzialverteiler besitzt keine Ex-e-Zulassung und ist daher nicht für explosionsgefährdete Bereiche spezifiziert.
