Über dieses Produkt

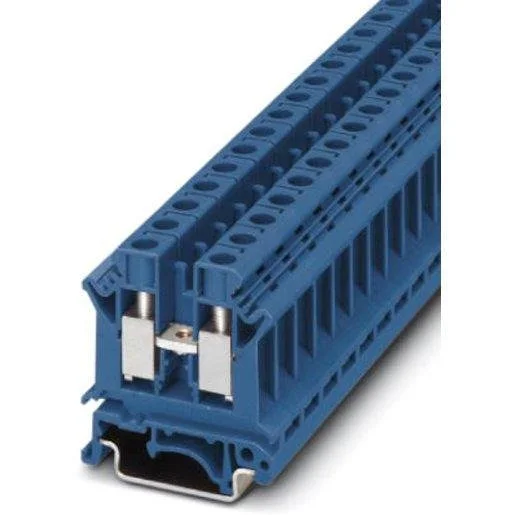

Die Phoenix Durchgangsreihenklemme UK 10 N BU ist eine zuverlässige Lösung für professionelle Elektroinstallationen in Österreich. Diese blaue Durchgangsklemme mit Schraubanschluss ermöglicht den sicheren Anschluss von Leitern mit einem Querschnitt von 0,5 mm² bis 16 mm². Mit einer Bemessungsspannung von 800 Volt und einem Bemessungsstrom von 57 Ampere bietet sie eine hohe Belastbarkeit für verschiedenste industrielle Anwendungen. Die Montage erfolgt effizient auf Hutschienen des Typs NS 35. Dank der schrägen Anschlussposition lässt sich die Klemme komfortabel verdrahten, wobei der robuste Thermoplast-Isolierkörper für Langlebigkeit sorgt. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Ermöglicht eine dauerhaft feste Verbindung bei hoher Strombelastung.
- Großer Querschnittsbereich: Flexibel einsetzbar von 0,5 mm² bis 16 mm².
- Platzsparendes Design: 10,2 mm Rastermaß für eine effiziente Nutzung im Schaltschrank.
- Ex-Zulassung: Dank Explosionsschutz ‚Ex e‘ für anspruchsvolle Umgebungen geeignet.
Anwendungsbereiche
- Industrielle Steuerungs- und Regelungstechnik
- Verteilerbau und Schaltschrankinstallationen
- Gebäudeautomation und Energieverteilung
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 16 Quadratmillimeter |
| Breite/Rastermaß | 10,2 Millimeter |
| Etagen intern gebrückt | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Farbe | blau |
| Höhe bei niedrigstbauender Montageart | 47,3 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 Volt |
| Anzahl der Etagen | 1 |
| Anschlussposition | schräg |
| Bemessungsstrom In | 57 Ampere |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Länge | 42,5 Millimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-1105493 | EAN: 4017918091026 | Hersteller-Art.-Nr.: 3005086
Häufig gestellte Fragen
Ist für diese Klemme eine Abschlussplatte zwingend erforderlich?
Ja, für die UK 10 N BU wird aufgrund des offenen Aufbaus an der Seite eine Abschlussplatte zur sicheren Isolierung benötigt.
Kann die Klemme auch für feindrähtige Leiter verwendet werden?
Ja, die Klemme ist für feindrähtige Leiter mit und ohne Aderendhülse im Bereich von 0,5 bis 10 mm² geeignet.
Auf welche Hutschienentypen passt die UK 10 N?
Die Klemme ist für die Montage auf Standard-Hutschienen nach NS 35/7,5 und NS 35/15 optimiert.
Wofür steht die blaue Farbe der Klemme?
In der Elektroinstallation wird die Farbe Blau üblicherweise für die Kennzeichnung des Neutralleiters (N-Leiter) verwendet.
