Über dieses Produkt

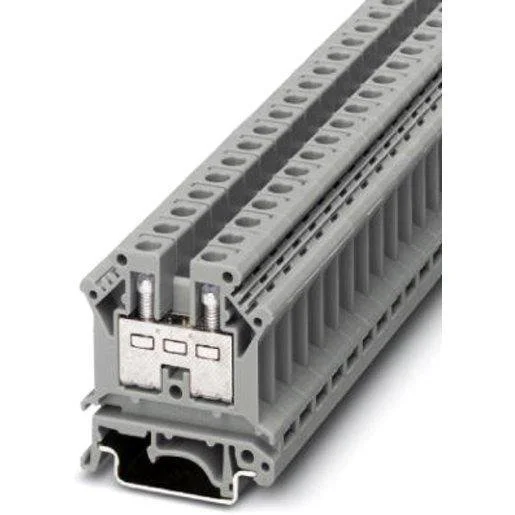

Die Phoenix UK 10 Durchgangsreihenklemme bietet eine zuverlässige Verbindung für elektrische Installationen. Diese bewährte Reihenklemme zeichnet sich durch ihren robusten Schraubanschluss aus, der Leiterquerschnitte von 0,5 mm² bis 10 mm² sicher aufnimmt. Mit einer Baubreite von 8,2 mm lässt sich die graue Klemme platzsparend auf Hutschienen der Bauform TH35 montieren. Sie ist für eine Bemessungsspannung von 800 Volt ausgelegt und überzeugt durch den Einsatz langlebiger Thermoplast-Materialien. Profis im Bereich Elektromaterial Österreich schätzen die einfache Handhabung und die Kompatibilität der UK-Serie bei der Verdrahtung von Schaltschränken. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Ermöglicht eine dauerhaft sichere Kontaktierung für Leiter bis 10 mm².
- Breite 8,2 mm: Sorgt für eine kompakte Bauweise und effiziente Platznutzung auf der Hutschiene.
- Bemessungsstrom 57 Ampere: Ausgelegt für anspruchsvolle Strombelastungen in industriellen Anlagen.
- Brennbarkeitsklasse V0: Hohe Sicherheit durch schwer entflammbare Isolierstoffe.
Anwendungsbereiche
- Verteilerbau und Schaltschrankbau
- Industrielle Automatisierungstechnik
- Allgemeine Elektroinstallationen
- Maschinenbau und Steuerungsbau
Technische Details
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 6 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Höhe bei niedrigstbauender Montageart | 47 Millimeter |
| Breite/Rastermaß | 8,2 Millimeter |
| Farbe | grau |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 57 Ampere |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Anzahl der Etagen | 1 |
| Montageart | Hutschiene TH35 |
| Abschlussplatte erforderlich | ja |
| Länge | 42,5 Millimeter |
| Bemessungsspannung | 800 Volt |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-502642 | EAN: 4017918090982 | Hersteller-Art.-Nr.: 3005015
Häufig gestellte Fragen
Benötige ich für die Phoenix UK 10 eine Abschlussplatte?
Ja, für diesen Klemmentyp ist eine entsprechende Abschlussplatte erforderlich, um den Berührungsschutz und die Isolierung am Ende der Klemmenleiste sicherzustellen.
Auf welchen Schienen kann diese Reihenklemme montiert werden?
Die Durchgangsreihenklemme ist für die Montage auf Hutschienen des Typs NS 35 (TH35) ausgelegt.
Welchen Leiterquerschnitt kann ich maximal anschließen?
Der anschließbare Leiterquerschnitt beträgt bei eindrähtigen Leitern maximal 10 Quadratmillimeter.
Ist die Klemme für eine Umgebungstemperatur von 80 Grad geeignet?
Ja, die Betriebstemperatur ist spezifiziert für einen Bereich von -60 bis 85 Grad Celsius.
