Über dieses Produkt

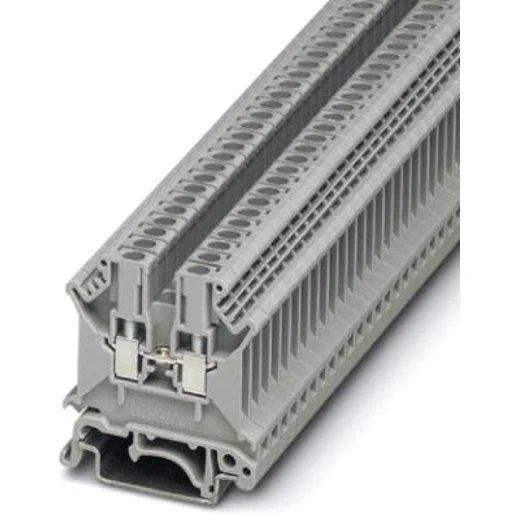

Die Phoenix UK 3 N Durchgangsreihenklemme bietet eine zuverlässige Lösung für den sicheren elektrischen Anschluss in anspruchsvollen Schaltschrankinstallationen. Mit ihrem robusten Schraubanschluss ermöglicht diese graue Reihenklemme eine einfache und dauerhafte Verbindung für Leiterquerschnitte von 0,2 mm² bis 4 mm². Das Modell ist für die Montage auf Hutschiene TH35 konzipiert und zeichnet sich durch eine hohe Spannungsfestigkeit von 800 Volt aus. Durch die kompakte Bauweise mit einer Breite von nur 5,2 mm lassen sich selbst komplexe Verdrahtungen platzsparend im Verteilerkasten realisieren. Als Fachhändler für Elektromaterial in Österreich bieten wir Ihnen dieses Phoenix Contact Originalteil für Ihre professionellen Elektroinstallationen online zum Kauf an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für eine dauerhaft sichere und rüttelfeste elektrische Verbindung.
- Breite 5,2 mm: Ermöglicht eine hohe Packungsdichte auf der Tragschiene im Schaltschrank.
- Bemessungsspannung 800 V: Bietet ausreichend Reserven für vielfältige industrielle Anwendungen.
- Explosionsgeschützte Ausführung: Sicherer Einsatz auch unter anspruchsvollen Umgebungsbedingungen möglich.
Anwendungsbereiche
- Aufbau von Steuerungs- und Verteilertafeln im Anlagenbau.
- Verdrahtung von industriellen Schaltschränken.
- Anschluss von Signal- und Laststromkreisen in der Gebäudetechnik.
Technische Details
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 2,5 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Höhe bei niedrigstbauender Montageart | 47 Millimeter |
| Bemessungsstrom In | 24 Ampere |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Bemessungsspannung | 800 Volt |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 2,5 Quadratmillimeter |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 2,5 Quadratmillimeter |
| Länge | 42,5 Millimeter |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite/Rastermaß | 5,2 Millimeter |
| Etagen intern gebrückt | nein |
| Farbe | grau |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-1105388 | EAN: 4017918089955 | Hersteller-Art.-Nr.: 3001501
Häufig gestellte Fragen
Kann die UK 3 N Klemme auf Standard-Hutschienen montiert werden?
Ja, die Klemme ist für die gängige Montage auf Hutschiene TH35 ausgelegt.
Ist für diese Reihenklemme eine Abschlussplatte erforderlich?
Ja, der Hersteller sieht für diesen Typ eine Abschlussplatte vor, um die seitliche Berührungssicherheit zu gewährleisten.
Welcher Leitungsquerschnitt kann maximal angeschlossen werden?
Die Klemme nimmt eindrähtige Leiter bis zu 4 mm² sicher auf.
Ist die Klemme für explosionsgefährdete Bereiche zugelassen?
Ja, das Modell verfügt über eine entsprechende Ex e Ausführung für industrielle Anforderungen.
