Über dieses Produkt

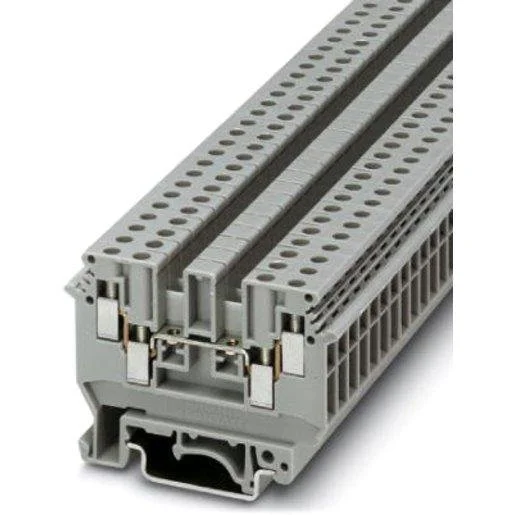

Die Phoenix UDK 4 Durchgangsreihenklemme ist eine bewährte 1-stöckige Klemme, die für den professionellen Einsatz in der Schaltanlagen- und Installationstechnik entwickelt wurde. Mit ihrem beidseitigen Doppelanschluss ermöglicht dieses Modell eine flexible Verdrahtung bei einem Leiterquerschnitt von 0,2 bis 6 mm² bei eindrähtigen Leitern. Die graue Reihenklemme überzeugt durch ein kompaktes Rastermaß von 6,2 mm und ist für die Montage auf der Hutschiene TH35 optimiert. Dank der soliden Schraubanschlusstechnik bietet sie eine hohe mechanische Stabilität sowie einen sicheren elektrischen Kontakt für anspruchsvolle Anwendungen. Sie suchen hochwertiges Elektromaterial in Österreich für Ihre Elektroinstallation? Bestellen Sie diese Phoenix Komponenten einfach online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Beidseitiger Doppelanschluss: 4 Klemmstellen pro Etage ermöglichen eine effiziente Mehrfachverdrahtung.
- Flexibler Querschnittsbereich: Unterstützt Leiter von 0,2 bis 6 mm² für vielseitige Anschlussmöglichkeiten.
- Bewährte Schraubtechnik: Sicherer, vibrationsfester Halt der Leiter durch bewährte Schraubanschlüsse.
- Kompakte Bauweise: Mit einer Breite von 6,2 mm spart die Klemme wertvollen Platz auf der Hutschiene.
Anwendungsbereiche
- Verteilung in Schaltschränken und Schaltanlagen
- Industrielle Automatisierungslösungen
- Installation in der Gebäudetechnik
- Verdrahtung von Steuer- und Regelkreisen
Technische Details
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 6 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 4 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Montageart | Hutschiene TH35 |
| Etagen intern gebrückt | nein |
| Höhe bei niedrigstbauender Montageart | 47 Millimeter |
| Farbe | grau |
| Länge | 63,5 Millimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 32 Ampere |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Klemmstellen je Etage | 4 |
| Abschlussplatte erforderlich | ja |
| Breite/Rastermaß | 6,2 Millimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 4 Quadratmillimeter |
| Bemessungsspannung | 630 Volt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 1 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2469642 | EAN: 4017918068363 | Hersteller-Art.-Nr.: 2775016
Häufig gestellte Fragen
Welche Montageart wird für die Phoenix UDK 4 benötigt?
Die Klemme ist für die standardisierte Montage auf einer Hutschiene TH35 konzipiert.
Ist eine Abschlussplatte für diese Klemme zwingend erforderlich?
Ja, um den Isolationsschutz und die Sicherheit am Ende einer Reihenklemmenleiste zu gewährleisten, ist die Verwendung einer Abschlussplatte notwendig.
Welchen Strom kann die Reihenklemme führen?
Die Bemessungsspannung liegt bei 630 Volt, der maximale Bemessungsstrom beträgt 32 Ampere.
Kann ich die Klemme auch für feindrähtige Leiter nutzen?
Ja, feindrähtige Leiter können mit Aderendhülse (0,25 bis 4 mm²) oder ohne Aderendhülse (0,2 bis 4 mm²) angeschlossen werden.
