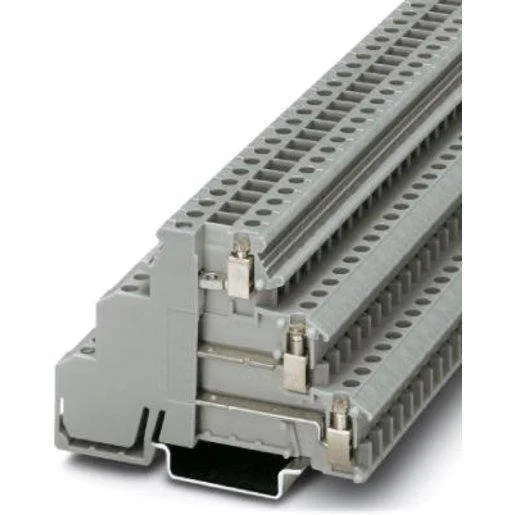

Die Phoenix DIKD 1,5 Initiatoren-/Aktorenklemme ist eine kompakte Dreistock-Reihenklemme, die speziell für die effiziente Verdrahtung von Sensoren und Aktoren in der industriellen Automatisierungstechnik entwickelt wurde. Durch die drei Etagen auf einer Baubreite von nur 6,2 mm sparen Sie wertvollen Platz auf der Hutschiene in Ihrem Schaltschrank. Diese Sensor-/Aktor-Klemme bietet mit ihrem bewährten Schraubanschluss eine zuverlässige Kontaktierung für Leiterquerschnitte von 0,2 mm² bis 4 mm². Sie ist als Mehrstock-Klemme konzipiert, lässt sich bei Bedarf quer verbinden und ermöglicht eine übersichtliche Rangierung. Die robuste Ausführung aus Polyamid garantiert Langlebigkeit in einem Temperaturbereich von -60 bis 85 Grad Celsius. Wenn Sie diese hochwertigen Elektromaterialien in Österreich online bestellen möchten, ist TELA Ihr kompetenter Ansprechpartner. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Dreistock-Design: Hohe Packungsdichte auf 6,2 mm Baubreite für maximalen Platzgewinn.
- Schraubanschlusstechnik: Sichere und wartungsarme Verbindung für diverse Leiterarten.
- Vielseitige Querschnitte: Geeignet für 0,2 bis 4 mm² Leiter zur flexiblen Installation.
- Quer verbindbar: Einfache Potenzialverteilung durch integrierte Brückungsschächte.
Anwendungsbereiche
- Anschluss von 3-Leiter-Initiatoren und Aktoren
- Signalverdrahtung in Steuerungs- und Regelungssystemen
- Platzsparende Montage auf Tragschienen in Anlagenverteilern
Technische Details
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 2,5 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Abschlussplatte erforderlich | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Mit Schirmanschluss | nein |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 250 Volt |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 1 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Bemessungsstrom In | 24 Ampere |
| Quer verbindbar | ja |
| Anzahl der Etagen | 3 |
| Höhe | 72,5 Millimeter |
| Farbe | grau |
| Mit Einspeisefunktion | ja |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Mit PE Anschluss | nein |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Breite | 6,2 Millimeter |
| Leiter-Nennquerschnitt | 4 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2119714 | EAN: 4017918061722 | Hersteller-Art.-Nr.: 2715979
Häufig gestellte Fragen
Wie viele Etagen bietet die Phoenix DIKD 1,5 Klemme?
Die Initiatoren-/Aktorenklemme verfügt über 3 Etagen, was eine besonders kompakte Verdrahtung von Sensoren ermöglicht.
Welche Montageart wird für diese Klemme unterstützt?
Die Klemme ist für die Montage auf der Hutschiene TH35 (NS 35) ausgelegt.
Ist eine Querverbindung möglich?
Ja, die Klemme ist quer verbindbar, was die Potenzialverteilung innerhalb der Reihenklemmen-Konfiguration deutlich vereinfacht.
Für welchen Leiterquerschnitt ist der Anschluss geeignet?
Der anschließbare Leiterquerschnitt reicht von 0,2 mm² bis zu 4 mm² bei eindrähtigen Leitern.
