Über dieses Produkt

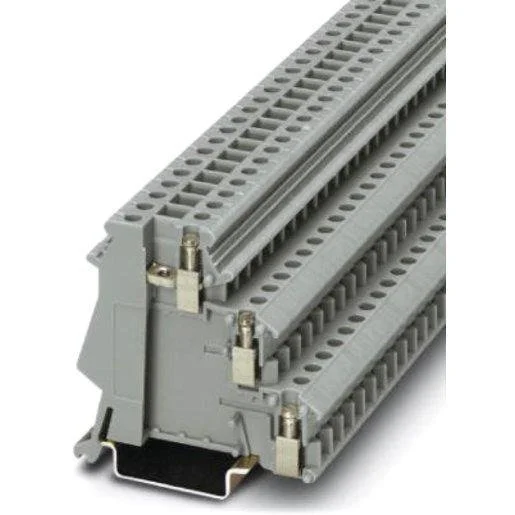

Die Phoenix DIK 1,5 Initiatoren-/Aktorenklemme ist eine kompakte Dreistock-Reihenklemme, die speziell für die effiziente Verdrahtung in der Automatisierungstechnik entwickelt wurde. Mit drei Etagen auf einer Baubreite von nur 6,2 mm ermöglicht dieses Bauteil eine hohe Packungsdichte auf der Hutschiene. Die Sensor-Aktor-Reihenklemme bietet einen zuverlässigen Schraubanschluss für Leiterquerschnitte von 0,2 mm² bis 4 mm² und ist für eine Bemessungsspannung von 250 Volt ausgelegt. Dank der kompakten Bauweise eignet sich die Klemme hervorragend für den platzsparenden Einsatz in Schaltschränken und Anlagensteuerungen. Die Montage erfolgt einfach auf standardisierten 35 mm Hutschienen. Dieses Elektromaterial kaufen Sie bei TELA bequem online und profitieren von hoher Verfügbarkeit für Projekte in ganz Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 3 Etagen: Ermöglicht die mehrstöckige Verdrahtung von Sensoren und Aktoren auf engstem Raum.
- Schraubanschluss: Sorgt für eine dauerhaft stabile und sichere Kontaktierung der Leiter.
- Bemessungsstrom 24 A: Ausreichende Dimensionierung für gängige Steuerstromkreise in der Industrie.
- Platzsparend: Nur 6,2 mm Baubreite reduzieren den Platzbedarf im Schaltschrank erheblich.
Anwendungsbereiche
- Verdrahtung von Sensoren und Aktoren in der industriellen Automatisierung.
- Platzoptimierte Signalverteilung in Schaltschränken.
- Aufbau von komplexen Steuerungs- und Regelungssystemen.
Technische Details
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 bis 2,5 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Montageart | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 250 Volt |
| Anzahl der Klemmstellen je Etage | 1 |
| Bemessungsstrom In | 24 Ampere |
| Mit Schirmanschluss | nein |
| Etagen intern gebrückt | nein |
| Breite | 6,2 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Anzahl der Etagen | 3 |
| Höhe | 55 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2 bis 1 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Mit Einspeisefunktion | ja |
| Quer verbindbar | ja |
| Mit PE Anschluss | nein |
| Leiter-Nennquerschnitt | 2,5 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 bis 2,5 Quadratmillimeter |
| Farbe | grau |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-2119722 | EAN: 4017918061715 | Hersteller-Art.-Nr.: 2715966
Häufig gestellte Fragen
Wie breit ist die DIK 1,5 Klemme?
Die Baubreite der Klemme beträgt 6,2 mm, was sie ideal für Anwendungen mit begrenztem Platzangebot macht.
Ist für die Klemme eine Abschlussplatte nötig?
Nein, bei diesem Modell ist eine Abschlussplatte nicht zwingend erforderlich.
Welcher Leiterquerschnitt kann angeschlossen werden?
Sie können eindrähtige Leiter von 0,2 bis 4 mm² und feindrähtige Leiter von 0,2 bis 2,5 mm² anschließen.
Für welche Schienentypen ist die Montage geeignet?
Die Klemme ist für die Montage auf der Hutschiene TH35 (NS 35/7,5 oder NS 35/15) ausgelegt.
