Über dieses Produkt

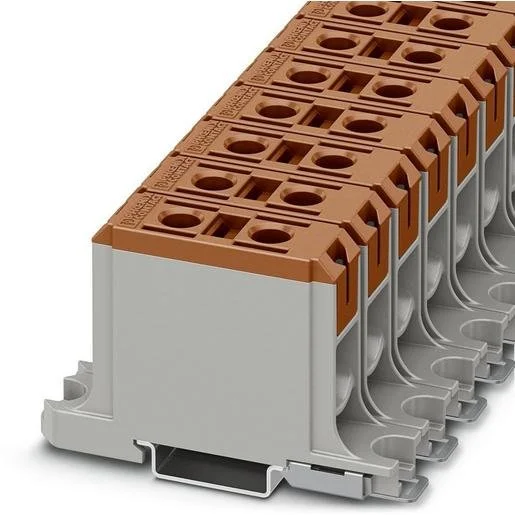

Die Phoenix UBAL 50 Hochstromklemme ist eine robuste Durchgangs-Reihenklemme für den sicheren Anschluss von Aluminium- und Kupferleitern in professionellen Schaltanlagen. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 145 A ist diese Reihenklemme für hohe Lasten ausgelegt. Der großzügige Querschnittsbereich von 6 mm² bis 50 mm² ermöglicht eine flexible Verkabelung mittels zuverlässigem Schraubanschluss. Dank der kompakten Bauweise und der Montage auf Standard-Tragschienen (NS 35) lässt sich die Klemme effizient in Ihre Verteilung einbinden. Für Handwerk und Industrie in Österreich bieten wir diese belastbare Verbindungslösung direkt ab Lager an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Großer Klemmbereich: 6-50 mm² — ermöglicht die Verbindung von feindrähtigen und eindrähtigen Leitern.
- AL-CU Eignung: Kompatibilität mit Aluminium- und Kupferleitern — bietet maximale Flexibilität bei der Materialwahl.
- Hohe Strombelastbarkeit: 145 Ampere Nennstrom — sicher für anspruchsvolle Hochstromanwendungen.
- Robuste Montage: Passend für NS 35/15 und NS 35/7,5 Tragschienen — unkomplizierte Installation im Schaltschrankbau.
Anwendungsbereiche
- Industrielle Energieverteilung
- Schaltschrank- und Steuerungsbau
- Anschluss von Hauptstromleitungen
- Photovoltaik-Verteilersysteme
Technische Details
| Etagen intern gebrückt | nein |
| Bemessungsspannung | 1000 Volt |
| Länge | 82,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 6 bis 50 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Höhe bei niedrigstbauender Montageart | 51 Millimeter |
| Abschlussplatte erforderlich | nein |
| Breite/Rastermaß | 19,2 Millimeter |
| Bemessungsstrom In | 145 Ampere |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 6 bis 50 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Farbe | braun |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-7262825 | EAN: 4055626877969 | Hersteller-Art.-Nr.: 1086470
Häufig gestellte Fragen
Kann die Phoenix UBAL 50 für Aluminiumleiter verwendet werden?
Ja, diese Hochstromklemme ist speziell für den Anschluss von Aluminium- und Kupferleitern ausgelegt, was sie besonders vielseitig einsetzbar macht.
Welche Tragschienen sind für diese Reihenklemme geeignet?
Die Klemme lässt sich problemlos auf Standard-Tragschienen der Bauart NS 35/15 oder NS 35/7,5 montieren.
Ist bei dieser Reihenklemme eine Abschlussplatte erforderlich?
Nein, bei der Phoenix UBAL 50 ist laut technischen Daten keine zusätzliche Abschlussplatte erforderlich.
Welchen maximalen Querschnitt kann ich anschließen?
Die Klemme unterstützt Leiter mit einem Querschnitt von bis zu 50 mm² (sowohl feindrähtig als auch eindrähtig).
