Über dieses Produkt

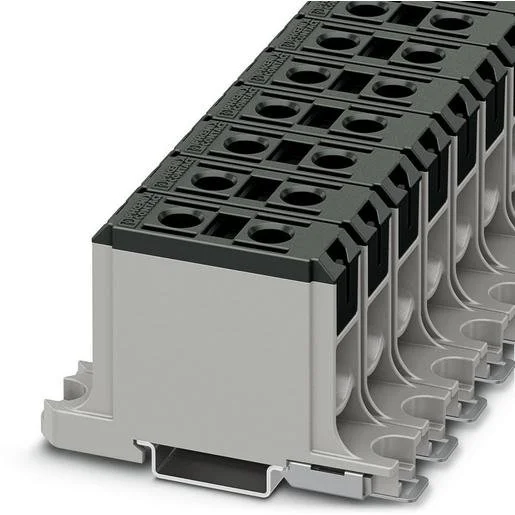

Die Phoenix Hochstromklemme UBAL 50 ist eine robuste Durchgangs-Reihenklemme für den sicheren Anschluss von Aluminium- und Kupferleitern. Mit einer Bemessungsspannung von 1000 Volt und einer Strombelastbarkeit von 145 Ampere bietet dieses Bauteil eine zuverlässige Verbindung in anspruchsvollen Schaltschränken. Die Klemme ermöglicht den Anschluss von Leitern mit einem Querschnitt von 6 bis 50 mm² mittels effizientem Schraubanschluss. Sie ist für die Montage auf Tragschienen nach NS 35/15 oder NS 35/7,5 ausgelegt und überzeugt durch ein kompaktes Rastermaß von 19,2 mm. Als zertifizierte Komponente für industrielle Anwendungen sorgt sie für eine dauerhafte Kontaktqualität unter verschiedensten Bedingungen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- AL-CU Eignung: Kompatibilität mit Aluminium- und Kupferleitern für flexible Einsatzmöglichkeiten.
- Hohe Strombelastbarkeit: 145 Ampere Bemessungsstrom für den Einsatz in leistungsstarken Energieverteilungen.
- Schraubanschluss: Bewährte Anschlusstechnik für eine sichere und mechanisch feste Verbindung.
- Kompaktes Design: Nur 19,2 mm Breite sparen wertvollen Platz im Schaltschrank.
- Betriebstemperaturbereich: Einsatzfähig in einem Bereich von -60 bis 85 Grad Celsius.
Anwendungsbereiche
- Verteilung von elektrischer Energie in Schaltschränken
- Anschluss von groß dimensionierten Versorgungsleitungen
- Industrielle Anlagensteuerung und Automatisierungstechnik
- Infrastrukturprojekte mit hohen Stromanforderungen
Technische Details
| Farbe | schwarz |
| Bemessungsstrom In | 145 Ampere |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 6 bis 50 Quadratmillimeter |
| Breite/Rastermaß | 19,2 Millimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | nein |
| Länge | 82,5 Millimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 6 bis 50 Quadratmillimeter |
| Bemessungsspannung | 1000 Volt |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | nein |
| Höhe bei niedrigstbauender Montageart | 51 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-7262817 | EAN: 4055626878058 | Hersteller-Art.-Nr.: 1086469
Häufig gestellte Fragen
Kann diese Klemme sowohl für Aluminium- als auch Kupferleiter genutzt werden?
Ja, die Phoenix UBAL 50 Hochstromklemme ist speziell für den Anschluss von Aluminium- (AL) und Kupferleitern (CU) zertifiziert.
Ist eine zusätzliche Abschlussplatte für die UBAL 50 erforderlich?
Nein, bei diesem Modell ist keine separate Abschlussplatte für den Betrieb notwendig.
Auf welcher Tragschiene kann die Reihenklemme montiert werden?
Die Klemme ist für die Montage auf standardmäßigen Tragschienen des Typs NS 35/15 sowie NS 35/7,5 ausgelegt.
Wie hoch ist die maximale Strombelastbarkeit der Klemme?
Die Klemme ist für einen Bemessungsstrom von bis zu 145 Ampere ausgelegt.
