Über dieses Produkt

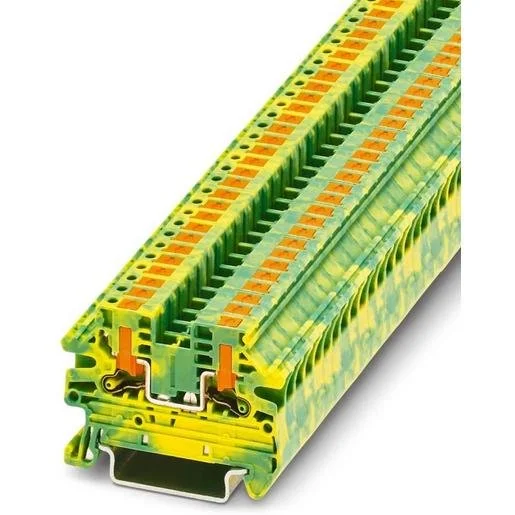

Die Phoenix PTV 2,5-PE Schutzleiter-Reihenklemme bietet eine effiziente Lösung für die Erdung in Schaltanlagen. Als robuste Erdungsklemme mit bewährtem Push-in-Anschluss ermöglicht dieses Elektromaterial eine schnelle und werkzeuglose Leiteranbindung. Mit einem Klemmbereich von 0,14 mm² bis 4 mm² deckt sie verschiedenste Querschnitte ab und sorgt für eine sichere PE-Verbindung auf der Hutschiene. Die kompakte Bauweise von 5,2 mm Breite spart wertvollen Platz im Schaltschrank, während der Isolierkörper aus Polyamid hohe mechanische Stabilität garantiert. Dank der farblichen Kennzeichnung in Grün-Gelb ist eine klare Identifizierung der Schutzleiterfunktion jederzeit gewährleistet. Ob für industrielle Steuerungstechnik oder Gebäudeinstallationen, diese Reihenklemme ist eine zuverlässige Komponente für die professionelle Elektroinstallation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Push-in-Anschluss: Ermöglicht eine direkte, steckbare Leiteranbindung ohne Spezialwerkzeug.
- Platzsparendes Design: Die Breite von nur 5,2 mm erlaubt eine hohe Packungsdichte auf der Hutschiene.
- Robuste Montage: Passend für Hutschiene TH35 (NS 35), was eine einfache Integration in bestehende Systeme ermöglicht.
- Hoher Temperaturbereich: Dank des Polyamid-Gehäuses ist der Betrieb zwischen -60 °C und 60 °C sicher möglich.
Anwendungsbereiche
- Professioneller Schaltschrankbau und Steuerungsbau
- Verteilung von Schutzleiter-Potentialen in Industrieanlagen
- Gebäudeinstallation zur sicheren Erdung von Stromkreisen
Technische Details
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| PEN-Funktion möglich | nein |
| Höhe | 50,8 Millimeter |
| Breite | 5,2 Millimeter |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 bis 4 Quadratmillimeter |
| Farbe | grün/gelb |
| Abschlussplatte erforderlich | ja |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur | -60 bis 60 Grad Celsius |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Leiter-Nennquerschnitt | 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 bis 2,5 Quadratmillimeter |
| Tiefe | 35,3 Millimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-5491827 | EAN: 4055626797069 | Hersteller-Art.-Nr.: 1078963
Häufig gestellte Fragen
Für welche Schienentypen ist die PTV 2,5-PE geeignet?
Diese Reihenklemme ist für die Montage auf Standard-Hutschienen des Typs TH35 (gemäß NS 35/7,5 oder NS 35/15) ausgelegt.
Ist bei dieser Klemme eine Abschlussplatte erforderlich?
Ja, für dieses Modell ist der Einsatz einer separaten Abschlussplatte zwingend erforderlich, um die Berührungssicherheit zu gewährleisten.
Kann die Klemme für PEN-Funktionen verwendet werden?
Nein, dieses spezielle Modell (PTV 2,5-PE) ist als reine Schutzleiterklemme konzipiert und unterstützt keine PEN-Funktion.
Welcher Leitertyp wird für den Push-in-Anschluss unterstützt?
Es können eindrähtige, mehrdrähtige und feindrähtige Leiter im Bereich von 0,14 mm² bis 4 mm² (bzw. 2,5 mm² mit Aderendhülse) angeschlossen werden.
