Über dieses Produkt

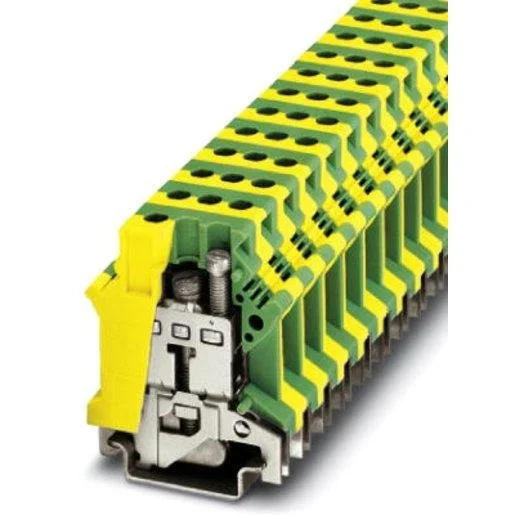

Die Phoenix USLKG 16 N Schutzleiter-Reihenklemme ist eine robuste Lösung für die zuverlässige Erdung in der elektrischen Installation. Diese einstöckige Erdklemme bietet zwei Anschlüsse und ermöglicht einen Bemessungsquerschnitt von 16 mm². Dank des bewährten Schraubanschlusses lassen sich Leiter von 2,5 mm² bis 25 mm² sicher fixieren. Die Montage erfolgt einfach und effizient auf gängigen Hut- oder G-Schienen des Typs TH35 oder G32. Das Gehäuse aus Polyamid ist auf Langlebigkeit ausgelegt und deckt einen weiten Temperaturbereich von -60 bis 85 Grad Celsius ab. Bei der Anreihung an konturgleiche Durchgangsklemmen ist bei Spannungen über 690 V kein zusätzlicher Deckel erforderlich, was die Installation vereinfacht. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss-Technik: Bietet dauerhaft sicheren Halt für Leiterquerschnitte bis 25 mm².
- Vielseitige Montage: Kompatibel mit Hut- und G-Schienen (TH35/G32) für maximale Flexibilität im Schaltschrank.
- Robustes Polyamid-Material: Hohe mechanische Stabilität und Brennbarkeitsklasse V0 für erhöhte Sicherheit.
- Großer Klemmbereich: Flexibilität bei der Verdrahtung von 2,5 mm² bis 25 mm² Leitern.
Anwendungsbereiche
- Professioneller Schaltschrankbau und Steuerungsbau.
- Verteilerschränke in der Industrieautomation.
- Erdungssysteme in elektrotechnischen Anlagen.
Technische Details
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 bis 25 Quadratmillimeter |
| Breite | 12,2 Millimeter |
| Höhe | 42,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 4 bis 16 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hut-/G-Schiene TH35/G32 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Tiefe | 52,6 Millimeter |
| PEN-Funktion möglich | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4 bis 16 Quadratmillimeter |
| Betriebstemperatur | -60 bis 85 Grad Celsius |
| Farbe | grün/gelb |
| Leiter-Nennquerschnitt | 16 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Phoenix | Artikel-Nr.: SAE-1105531 | EAN: 4017918002268 | Hersteller-Art.-Nr.: 0443023
Häufig gestellte Fragen
Kann die USLKG 16 N auf verschiedenen Schienentypen montiert werden?
Ja, diese Schutzleiterklemme ist für die Montage auf Hutschienen TH35 sowie G-Schienen G32 ausgelegt.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Der maximale eindrähtige Leiterquerschnitt beträgt 25 mm².
Wird für den Betrieb eine Abschlussplatte benötigt?
Nein, bei der Phoenix USLKG 16 N ist keine Abschlussplatte erforderlich.
Aus welchem Material besteht der Isolierkörper der Klemme?
Der Isolierkörper besteht aus widerstandsfähigem Polyamid (PA) mit der Brennbarkeitsklasse V0.
