Über dieses Produkt

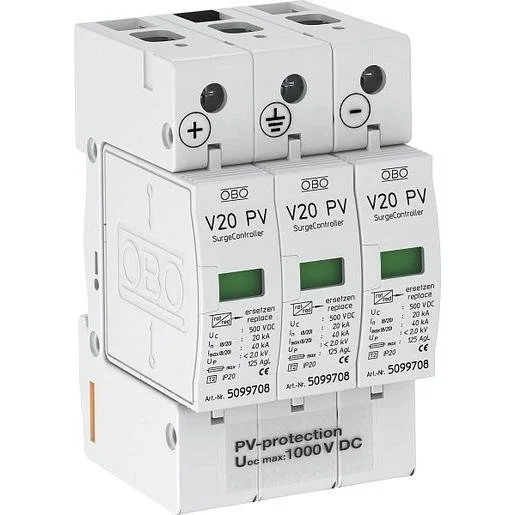

Der OBO SurgeController V20 ist ein dreipoliger Überspannungsableiter für Photovoltaik-Anlagen, der effizienten Schutz gegen atmosphärische Entladungen bietet. Das Modul ermöglicht einen sicheren Überspannungsschutz-Potentialausgleich für DC-Systeme mit bis zu 1000V Spannung. Dank der fehlerresistenten Y-Schaltung und der gekapselten Zinkoxid-Varistor-Technik überzeugt das Gerät durch hohe Zuverlässigkeit im Betrieb. Die steckbaren Ableiter sind mit einer thermodynamischen Abtrennvorrichtung und einer optischen Funktionsanzeige ausgestattet, die eine schnelle Wartung ermöglicht. Für die fachgerechte Montage in Verteilergehäusen wird das Bauteil einfach auf der Hutschiene TH35 aufgerastet. Suchen Sie nach zuverlässigem Elektromaterial in Österreich für Ihre PV-Anlage, ist dieser Ableiter die richtige Wahl. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennspannung 1000V DC: Ausgelegt für moderne PV-Systeme mit hoher Leistung.
- Optische Statusanzeige: Schnelle visuelle Kontrolle der Funktionsfähigkeit vor Ort.
- Steckbare Ableiter: Einfacher und schneller Austausch einzelner Komponenten bei Bedarf.
- Fehlerresistente Y-Schaltung: Erhöhte Sicherheit gegen Netzüberspannungen im Stromversorgungsnetz.
- 3 TE Baugröße: Kompakte Maße für platzsparende Montage auf der Hutschiene.
Anwendungsbereiche
- Photovoltaik-Anlagen ohne Blitzschutzanlage
- PV-Systeme mit getrennter, isolierter Blitzschutzanlage
- Integration in Unterverteilungen und Zählerschränke
- Schutz von Photovoltaik-Wechselrichtern und Modulsträngen
Technische Details
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 Quadratmillimeter |
| Ausführung der Pole | 3 |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Netzform | 3-polig für PV Systeme |
| Baugröße | 3 TE |
| Nennspannung DC | 1000 Volt |
| Schutzpegel | 4 Kilovolt |
| Nennableitstoßstrom (8/20) | 20 Kiloampere |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 Quadratmillimeter |
| Höchste Dauerspannung DC | 1000 Volt |
| Schutzart (IP) | IP20 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: OBO | Artikel-Nr.: SAE-2466546 | EAN: 4012195478621 | Hersteller-Art.-Nr.: 5094608
Häufig gestellte Fragen
Was bedeutet die optische Signalisierung am Gerät?
Die optische Signalisierung zeigt den Status des Varistorableiters an. Verfärbt sich das Sichtfenster von Grün auf Rot, ist der Ableiter verbraucht und muss ausgetauscht werden.
Ist dieser Überspannungsableiter für alle PV-Anlagen geeignet?
Das Gerät ist für PV-Anlagen konzipiert, die entweder über keinen Blitzschutz verfügen oder eine getrennte, isolierte Blitzschutzanlage besitzen.
Kann das Modul auch bei Fernmeldekontakt genutzt werden?
Nein, dieses spezifische Modell (5094608) verfügt über keinen Fernmeldekontakt zur externen Zustandsüberwachung.
Wie erfolgt die Montage des SurgeControllers?
Der Überspannungsableiter ist für die standardisierte Montage auf einer Hutschiene TH35 in einem Verteilergehäuse ausgelegt.
