Über dieses Produkt

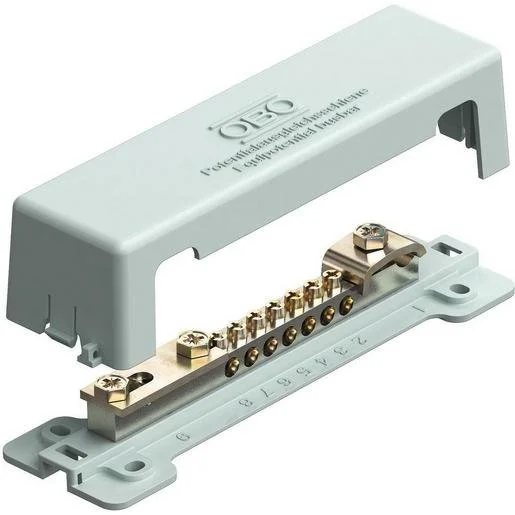

Die OBO Potentialausgleichsschiene Typ 1809 sorgt als zentrale Erdungsschiene für einen fachgerechten Potentialausgleich in Ihren Elektroinstallationen. Diese robuste Schiene mit einer Länge von 188 mm verfügt über sieben Anschlussmöglichkeiten für Leitungen bis 25 mm² sowie zusätzliche Anschlüsse für Flachbänder und Rundleiter. Die Kontaktleiste besteht aus vernickeltem Messing, während die Schrauben und Überleger aus galvanisch verzinktem Stahl gefertigt sind. Mit der im Lieferumfang enthaltenen Abdeckhaube und Fußplatte aus Polystyrol ist die Komponente optimal gegen äußere Einflüsse geschützt. Das Modell überzeugt durch eine hohe Blitzstromtragfähigkeit von 100 kA, was sie für sicherheitsrelevante Erdungssysteme prädestiniert. Wenn Sie Elektromaterial online in Österreich suchen, finden Sie bei uns die passende Lösung für Ihre Installation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 7 Anschlussmöglichkeiten: Ermöglicht die flexible Verbindung von bis zu sieben Leitungen bis 25 mm².
- Hohe Blitzstromtragfähigkeit: Mit 100 kA für anspruchsvolle Blitzschutz-Anforderungen ausgelegt.
- Inklusive Abdeckhaube: Die Polystyrol-Abdeckung bietet zuverlässigen Schutz für die Kontaktstelle.
- Vernickelte Messingschiene: Gewährleistet eine dauerhaft sichere elektrische Verbindung und Korrosionsschutz.
Anwendungsbereiche
- Zentraler Potentialausgleich in Gebäudeinstallationen.
- Anbindung von Erdungsleitern an das Haupt-Erdungssystem.
- Verbindung von Rundleitern und Flachbändern bei der Blitzschutzinstallation.
Technische Details
| Breite | 52 Millimeter |
| Ausführung | mit Abdeckhaube |
| Anzahl der Anschlüsse Rundleiter 8 mm | 1 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Bauform | Aufbau fix |
| Anzahl der Anschlüsse Rundleiter gesamt | 2 |
| Oberfläche der Kontaktschiene | vernickelt |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 0 |
| Werkstoff der Kontaktschiene | Messing |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 1 |
| Länge | 188 Millimeter |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Werkstoff der Klemme | Stahl |
| Höhe | 44,5 Millimeter |
| Anzahl der Anschlüsse Rundleiter 10 mm | 1 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: OBO | Artikel-Nr.: SAE-147486 | EAN: 4012195378259 | Hersteller-Art.-Nr.: 5015073
Häufig gestellte Fragen
Wofür wird die OBO 1809 Potentialausgleichsschiene verwendet?
Sie dient als zentrale Verbindungsstelle für den Schutzpotentialausgleich in Elektroanlagen, um verschiedene leitfähige Teile auf das gleiche elektrische Potential zu bringen.
Ist die Schiene für den Außenbereich geeignet?
Das hier beschriebene Modell ist in Grau gehalten. Für den Außenbereich bietet OBO spezielle UV-beständige Ausführungen in Schwarz an.
Wie viele Leitungen können an diese Schiene angeschlossen werden?
Die Schiene bietet Anschlussmöglichkeiten für sieben Leitungen bis 25 mm² sowie je einen Anschluss für Flachbandleiter und Rundleiter.
Ist das Befestigungsmaterial inklusive?
Die Schiene wird als einbaufertiges Set inklusive Abdeckhaube und Fußplatte geliefert, um eine einfache Montage auf dem Untergrund zu ermöglichen.
