Über dieses Produkt

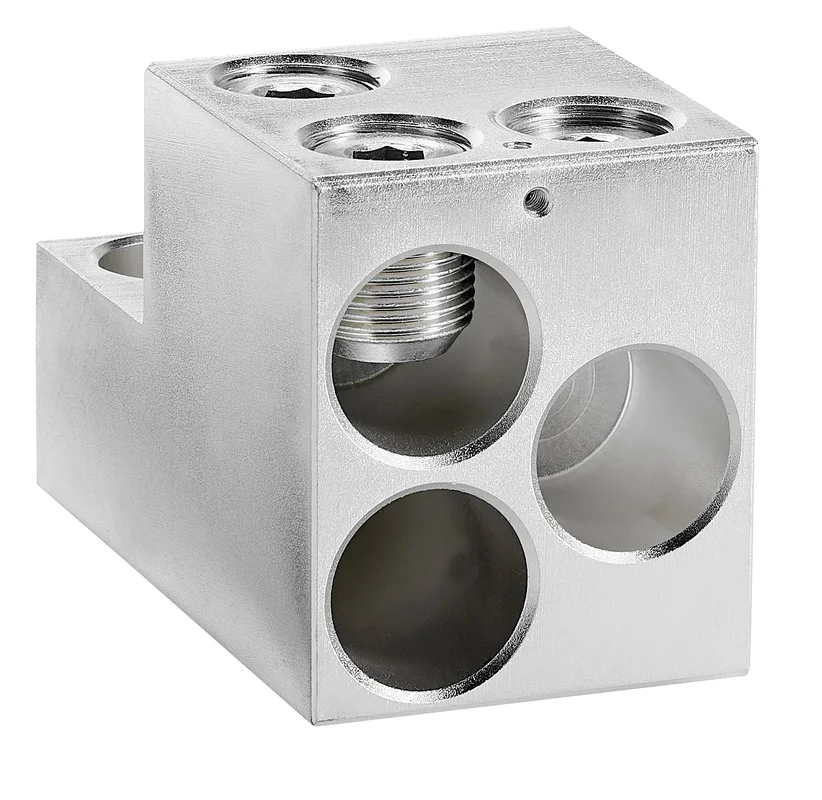

Die Schrack Tunnelklemme MX4 für Kompaktleistungsschalter ermöglicht den sicheren Anschluss von Leitern mit 3×95-300mm² Querschnitt bei einem Nennstrom von bis zu 1250A. Diese Komponente für die Baugröße 4 ist für den Einsatz von Aluminium- und Kupferleitern konzipiert und verfügt über einen integrierten M3 Steueranschluss. Mit einem Nettogewicht von 0,72 kg und Abmessungen von 100x54x65 mm lässt sich das Bauteil präzise in Leistungsschalter-Systeme integrieren. Die Verwendung ist in Schaltkästen und Verteilern für klassische Anwendungen vorgesehen, wobei die Montageanleitung strikt zu beachten ist. Diese Tunnelklemme ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Klemmbereich: 3×95-300mm² – Geeignet für leistungsstarke Leiterquerschnitte.
- Nennstrom: bis 1250A – Ausgelegt für hohe Strombelastungen im Festeinbau.
- Materialkompatibilität: Al/Cu – Flexibler Einsatz bei Aluminium- und Kupferleitern.
- Baugröße 4: Passgenaue Anschlusstechnik für MX4 Kompaktleistungsschalter.
Anwendungsbereiche
- Erweiterung der Anschlussmöglichkeiten bei Schrack MX4 Kompaktleistungsschaltern.
- Installation in großflächigen Verteilern und Schaltschränken.
- Aufbau robuster Lasttrennschalter-Einheiten in der Anlagentechnik.
Technische Details
| EAN | 9004840895179 |
| Vorteilscode CH | 5179-0067-49 |
| Optionales Zubehör | GI025038- |
| HxBxT mm | 100x54x65 |
| Zubehör | Anschlusstechnik |
| BEST. NR. | MX496730 |
| Hersteller | Schrack |
| Basisbezeichnung | Klemme |
| Baugröße | 4 |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 54x100x65 |
| HLief-Artikel Nummer | 263411 |
| Max. Umgebungstemperatur | 70°C |
| Nennstrom | 800; 1250A |
| Min. Umgebungstemperatur | -25°C |
| Nettogewicht | 0,72kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX496730– | EAN: 9004840895179 | Hersteller-Art.-Nr.: 263411
Downloads
| Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A Foto: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A |
| Montageanleitung: Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A |
| 3D-Daten (.stp): Tunnelklemme 3×95-300mm² für MX4, 1 Stück, max. 1250A |
| Montagevideo |
Suchbegriffe
Verteiler, Schaltkasten, leistungschalter
Häufig gestellte Fragen
Darf die Schrack Tunnelklemme MX496730 in PV-Anlagen genutzt werden?
Nein, die Nutzung dieser Tunnelklemme in Photovoltaik-Anwendungen oder in Verbindung mit Frequenzumrichtern ist ausdrücklich nicht zulässig. Bitte prüfen Sie vor der Installation die spezifischen Kompatibilitätsvorgaben des Schrack MX4 Systems.
Muss die Klemme bei der Verwendung von Aluminiumleitern gewartet werden?
Ja, bei der Verwendung von Aluminiumleitern ist die Tunnelklemme nicht wartungsfrei. Es ist zwingend erforderlich, die beiliegende Montageanleitung zu beachten und die Klemmstellen regelmäßig zu kontrollieren.
Welche Kabelquerschnitte können mit der Tunnelklemme angeschlossen werden?
Die Tunnelklemme ist für den Anschluss von Leitern mit einem Querschnitt von 3×95 bis 300 mm² ausgelegt. Sie ist speziell für die Schrack MX4 Baugröße 4 konzipiert und unterstützt einen maximalen Strom von 1250A.
Was ist beim Einbau des M3 Steueranschlusses zu beachten?
Die Klemme verfügt über einen M3 Steueranschluss für zusätzliche Signalleitungen. Bei der Installation muss dieser gemäß der technischen Dokumentation und unter Einhaltung der maximalen Umgebungstemperatur von 70°C fachgerecht verdrahtet werden.
