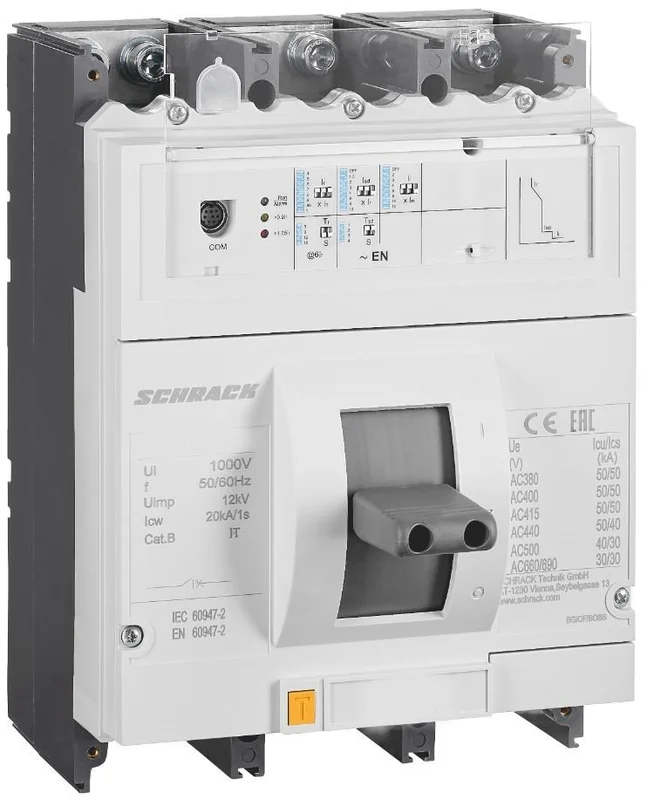

Der Leistungsschalter Type EN von Schrack ist ein 3-poliger Kompaktleistungsschalter für 800A, der für ein Kurzschluss-Schaltvermögen von 70kA ausgelegt ist. Das Gerät verfügt über eine Baugröße 4 und einen elektronischen Auslöser, der einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem und unverzögertem Kurzschlussschutz bietet. Mit Abmessungen von 210x286x167 mm und einer Schutzart von IP40 ist der Schalter für industrielle Anwendungen konzipiert. Er findet seinen Einsatz in der Energieverteilung innerhalb von Schaltkästen und großen Verteilern. Der Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Elektronischer Auslöser Type EN: Bietet präzise dreistufige Schutzfunktionen für die Energieverteilung.
- 70kA Schaltvermögen: Ermöglicht eine hohe Sicherheit bei Kurzschlussereignissen im 400V-Netz.
- Baugröße 4: Kompakte Bauweise für 800A Nennstrom bei 13,50 kg Gewicht.
- Mechanische Lebensdauer: Ausgelegt auf 6000 Schaltspiele für einen wartungsarmen Betrieb.
- Schutzart IP40: Schutz des Gehäuses gegen feste Fremdkörper in industriellen Umgebungen.
Anwendungsbereiche
- Energieverteilungsanlagen in Industriegebäuden
- Absicherung von Hauptstromkreisen in Schaltschränken
- Schutz von Lasttrennschaltern in Infrastrukturprojekten
Technische Details
| EAN | 9004840894899 |
| AC 690V, In | 1000 |
| Gerät | Leistungsschalter |
| Auslöseeinheit | Elektronischer Auslöser – Type EN |
| BxHxT mm | 210x286x167 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Norm | EN 60947-2 |
| HxBxT mm | 286x210x167 |
| Verschmutzungsgrad | 3 |
| CAD-external terminals | 1 |
| Pole | 3 |
| Bemessungsbetriebskurzschlussausschaltvermögen Ics | 70kA |
| Min. Umgebungstemperatur | -40°C |
| Nettogewicht | 13,50kg/Stk |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Elektrische Lebensdauer (Schaltspiele) | ## |
| Hersteller | Schrack |
| Basisbezeichnung | Leistungsschalter |
| Nennspannung | < 690VAC |
| HLief-Artikel Nummer | 263114 |
| AC 660/690V | 30kA (Icu) / 30kA (Ics) |
| Baugröße | 4 |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | MX290000–; MX290001–; MX490017–; MX490019–; MX496730–; MX496731–; MX496870–; MX499471–; MX499473–; MX490154–; MX491607–; MX499736–; MX199411–; MX199511–; MX490215–; MX490172– |
| Kurzschluss-Schaltvermögen (400V) | 70kA |
| AC 415V, In | 1000 |
| Mechanische Lebensdauer | 6000 Schaltspiele |
| AC 500V | 50kA (Icu) / 40kA (Ics) |
| Nennstrom | 800A |
| AC 440V | 65kA (Icu) / 50kA (Ics) |
| BEST. NR. | MX480332 |
| Bemessungsgrenzkurzschlussausschaltvermögen Icu | 70kA |
| Verlustleistung | 153,60W |
| AC 380/400/415V | 70kA (Icu) / 70kA (Ics) |
| Max. Umgebungstemperatur | 70°C |
| CAD-Symbol | Q |
| Schutzart | IP40 |
| Vorteilscode CH | 4899-1263-40 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX480332– | EAN: 9004840894899 | Hersteller-Art.-Nr.: 263114
Produktinformation
Elektronischer Basisauslöser für die Energieverteilung EN. Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom Ir=In x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit Tr (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom Isd=Ir x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit Tsd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom Ii=In × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 102
Downloads
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Foto: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Auslösekennlinie
Bestückung Einbauzubehör
Maßbild
Tabelle der Temperaturkompensationskoeffizienten
Selektivitätstabelle
Cascading Tabelle
Bedienungsanleitung: Leistungsschalter Type EN, 3-polig, 70kA, 800A
3D-Daten (.stp): Leistungsschalter Type EN, 3-polig, 70kA, 800A
Montageanleitung: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Externes Video: Leistungsschalter Type EN, 3-polig, 70kA, 800A
Suchbegriffe
Verteiler, Schaltkasten, leistungschalter
Häufig gestellte Fragen
Welche Schutzfunktionen bietet der Schrack Leistungsschalter Type EN?
Dieser Kompaktleistungsschalter verfügt über einen elektronischen Auslöser mit dreistufigem Schutz. Dazu zählen ein Überlastschutz mit Langzeitverzögerung, ein kurzschlusssicherer Schutz mit Kurzzeitverzögerung sowie ein unverzögerter Kurzschlussschutz für sofortige Abschaltungen.
Kann der Schrack MX480332 in einem Verteiler verbaut werden?
Ja, der Leistungsschalter ist für den Einbau in Energieverteilungen und Schaltkästen vorgesehen. Mit seinen Abmessungen von 210x286x167 mm und der Schutzart IP40 ist er für den industriellen Einsatz optimiert.
Wie hoch ist das Kurzschluss-Schaltvermögen dieses 800A Leistungsschalters?
Das Kurzschluss-Schaltvermögen bei 400V beträgt 70kA (Icu und Ics). Dies stellt eine zuverlässige Abschaltung bei hohen Stromstärken sicher und entspricht der Baugröße 4 der MX-Serie.
Ist der Schrack Leistungsschalter 263114 für Umgebungstemperaturen bis 70 Grad geeignet?
Ja, der Leistungsschalter ist für einen Betrieb in Umgebungen mit einer Temperatur von bis zu 70°C spezifiziert. Die untere Grenze der Umgebungstemperatur liegt bei -40°C.
