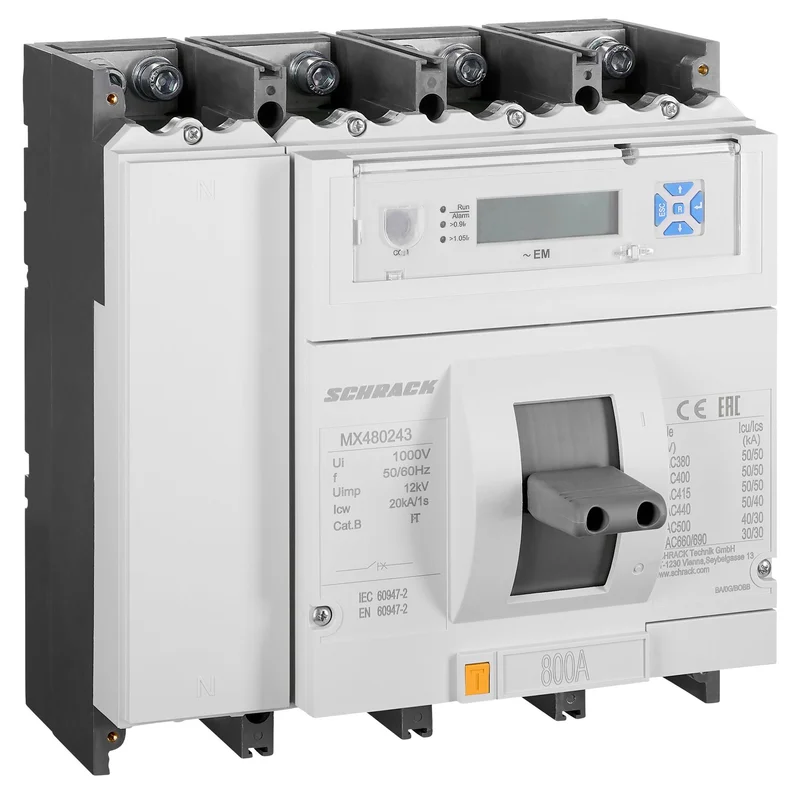

MX480243– Leistungsschalter Type EM, 4-polig, 50kA, 800AVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Leistungsschalter Type EM, 4-polig, 50kA, 800A ist ein robuster Kompaktleistungsschalter für die zuverlässige Energieverteilung in industriellen Anlagen. Dieses Gerät bietet ein Kurzschluss-Schaltvermögen von 50kA bei 400V und ist mit einem digitalen elektronischen Auslöser ausgestattet, der präzise Schutzfunktionen ermöglicht. Mit einer Baugröße 4 und Abmessungen von 280x286x167 mm eignet sich dieser Leistungsschalter für den Festeinbau in anspruchsvollen Schaltumgebungen. Die digitale Steuerung erlaubt eine detaillierte Überwachung durch Echtzeit-Stromanzeige sowie eine flexible Parametrierung von Überlast- und Kurzschlussschutz. Der Einsatz dieses Schalters gewährleistet die Absicherung groß dimensionierter Stromkreise und Verteilernetze. Der Leistungsschalter ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Digitale elektronische Auslöseeinheit: Ermöglicht exakte Parametrierung von Überlast, Kurzschluss- und Erdschlussschutz.
• Schaltvermögen 50kA: Zuverlässiges Abschaltverhalten bei Kurzschlüssen im 400V-Netz.
• Baugröße 4: Kompakte Bauweise bei 800A Nennstrom zur Platzoptimierung im Schaltschrank.
• Integrierte Echtzeit-Anzeige: Direkte Überwachung der Stromwerte sowie Anzeige von Fehlerinformationen direkt am Gerät.
• Mechanische Lebensdauer: Ausgelegt auf 6000 Schaltspiele für eine lange Nutzungsdauer.

Anwendungsbereiche

• Energieverteilung in industriellen Produktionsanlagen
• Schutz von Hauptstromverteilern in Gebäuden
• Absicherung von leistungshungrigen Verbrauchern in der Industrie
• Einsatz in Niederspannungs-Schaltgerätekombinationen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MX480243– | EAN: 9004840895018 | Hersteller-Art.-Nr.: 263134

Produktinformation

Elektronischer Standardauslöser für die Energieverteilung EM
Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4~1,0, Schrittweite 1A
Auslösezeit T_r (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom I_sd=I_r × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom I_i=I_n x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom I_g=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Downloads

Suchbegriffe

leistungschalter

Häufig gestellte Fragen

Was ist das Kurzschluss-Schaltvermögen des Schrack Leistungsschalters 800A?

Der Schrack Leistungsschalter Type EM verfügt über ein Bemessungsgrenzkurzschlussausschaltvermögen (Icu) sowie ein Bemessungsbetriebskurzschlussausschaltvermögen (Ics) von jeweils 50kA bei 400V.

Welche Funktionen bietet die digitale EM-Auslöseeinheit?

Die digitale Auslöseeinheit EM ermöglicht eine präzise Konfiguration des Überlastschutzes, des kurzzeitverzögerten Kurzschlussschutzes sowie des unverzögerten Kurzschluss- und Erdschlussschutzes. Zudem bietet das Display eine Echtzeit-Stromanzeige und zeigt Fehlerinformationen zur besseren Diagnose an.

Kann man den Schrack Leistungsschalter MX480243 online bestellen?

Ja, Sie können den Schrack Leistungsschalter (Artikel-Nr. MX480243–) bequem über den TELA-Onlineshop bestellen. Die Lieferung erfolgt in der Regel innerhalb von 1 bis 3 Werktagen.

Welche Abmessungen hat der 4-polige Leistungsschalter der Baugröße 4?

Der Leistungsschalter besitzt die Außenmaße 280 mm Breite, 286 mm Höhe und 167 mm Tiefe. Er ist für den Festeinbau in kompakte Schaltanlagen konzipiert.
